暖通舒適家居產業從2024年整體升級為五恒產業，分戶式五恒科技系統分為輻射空調、全空氣和多末端三類，輻射空調五恒系統因其輻射對流比高達60%，體感舒適度與集中式五恒科技房相當，可提高睡眠質量而受到市場青睞，負氧離子涂料用于五恒空調房，可長期釋放負氧離子濃度高于5000個/㎝3，達到森林氧吧康養環境的建設標準，具有分解甲醛和煙味、凈化空氣、去除異味、提高睡眠質量四方面主要功能，從而大幅提高五恒系統的健康空氣品質及對比體驗，本文重點解析雙水溫頂?shù)?/span>輻射空調五恒森林氧吧系統的配置方案。

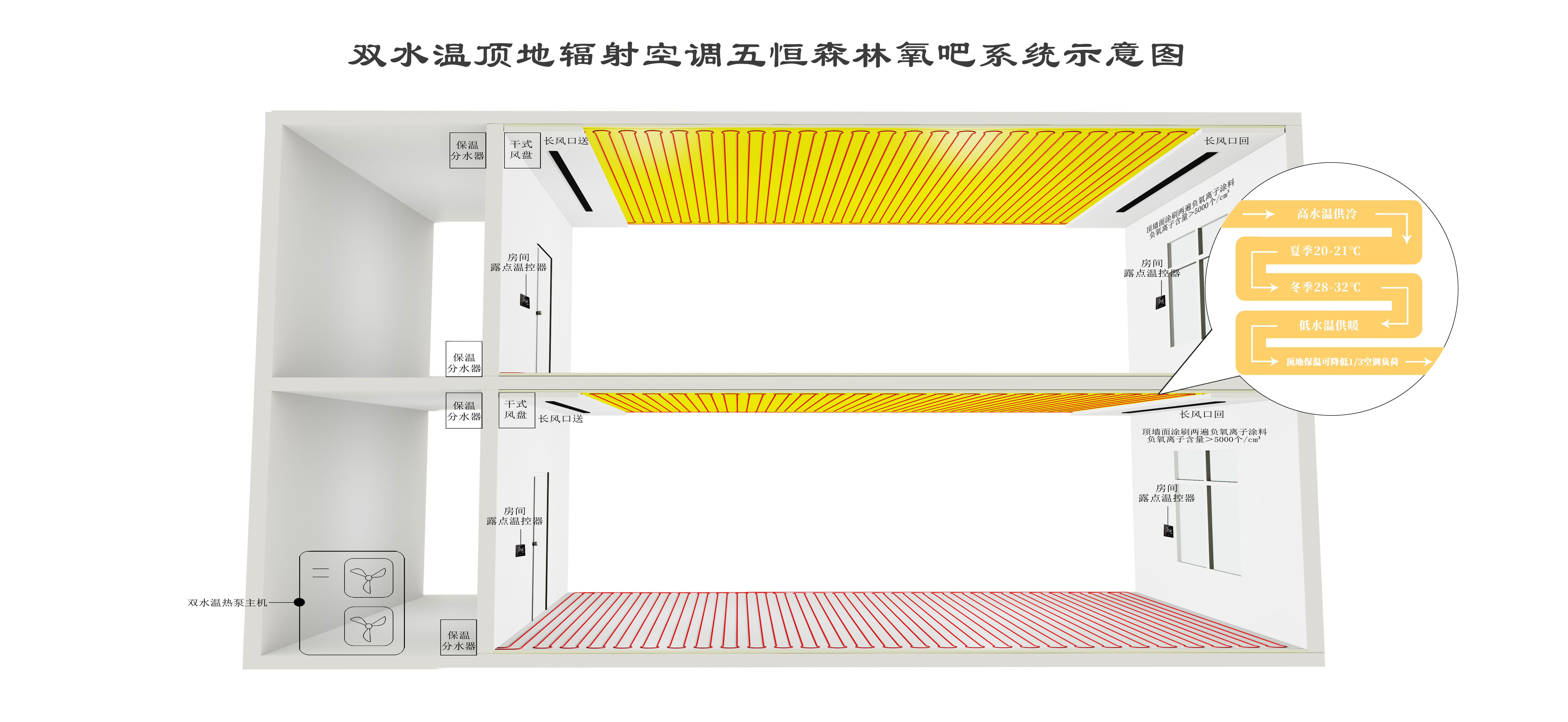

一、雙水溫五恒森林氧吧系統概要

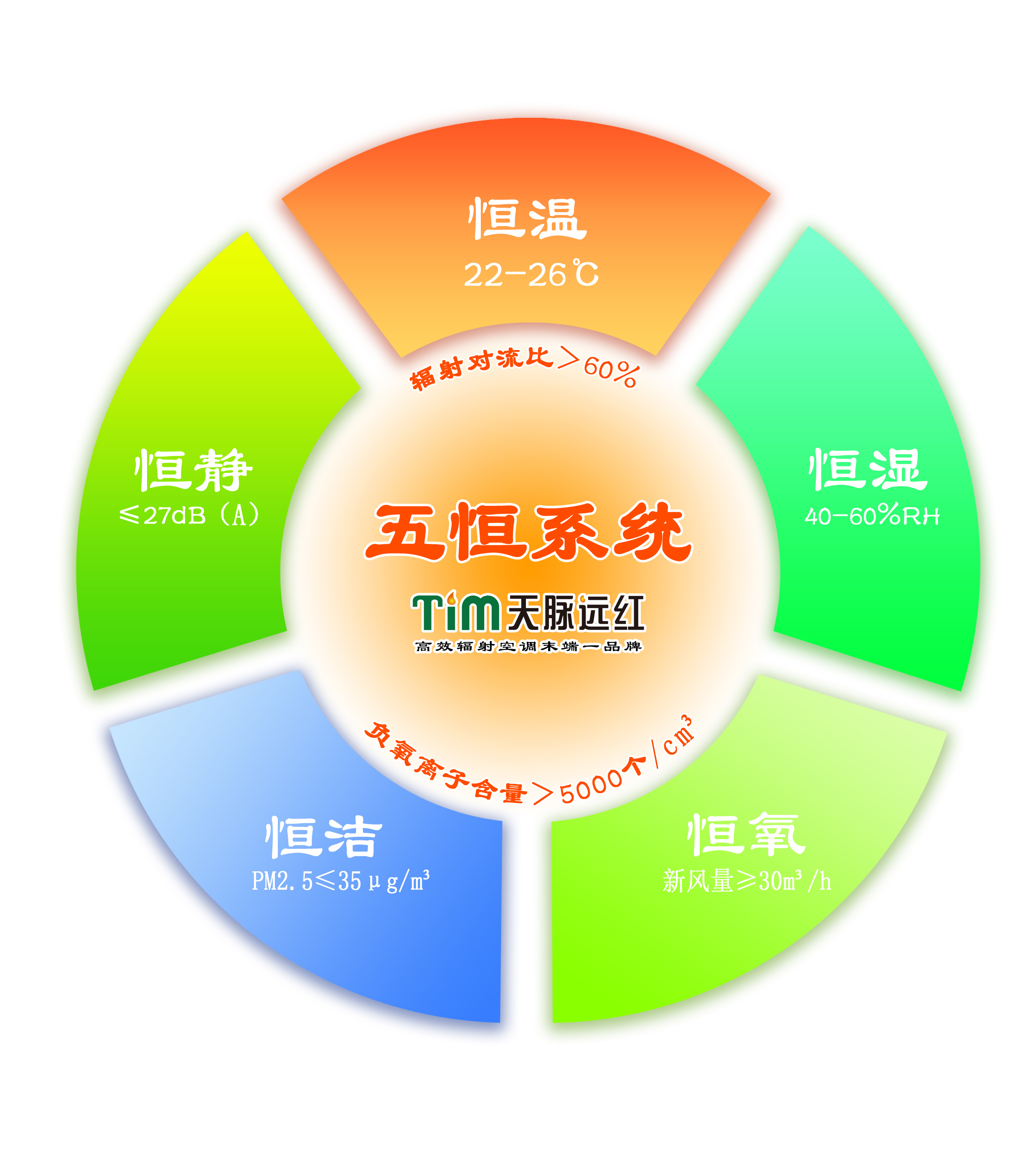

五恒森林氧吧系統是采用先進的暖通和負氧離子涂料技術，實現以輻射為主、對流為輔的分戶式頂?shù)剌椛淇照{(diào)系統，配合新風除濕機或冷樑風盤，可實現室內恒溫、恒濕、恒氧、恒靜、恒潔的健康人居環境系統。全年恒溫范圍22℃-26℃，恒濕范圍40%-60%，PM2.5小于35mg/m3，負氧離子含量＞5000個/cm3達到康養小鎮的森林氧吧設計標準；其輻射對流比＞60%，與人體的輻射對流散熱比相當，體感舒適度極佳，對比體驗感很強。

該系統由1臺雙水溫?zé)岜弥鳈C(jī)、頂?shù)馗咝л椛淠┒撕?/span>冷樑風盤或新風除濕機、負氧離子涂料四大部分組成，頂面采用裝配式遠紅外鋁板輻射模塊，表面固定耐水石膏板，全鋁板均熱+遠紅外輻射，冷輻射量大且保持夏季溫足涼頂，地面采用防銹鋁板干式高效輻射模塊，地面調溫效果好且無地板含水量超標霉變隱患，頂?shù)貪M鋪中間無接頭。具有鋪設面積大、供冷供熱量大、惰性小反應快、厚度薄不占層高、長期釋放負氧離子等技術優點，可實現夏季18℃以上高水溫供冷和冬季28℃以上低水溫供暖，高水溫供冷可實現開門窗不結露。

頂?shù)剌椛涔├淞窟_(dá)90W以上，占普通住宅夏季供冷負荷140W的64%，輻射對流比高于60%，體感舒適度極佳；由除濕新風口實施對流制冷和調濕，無任何吹風感和噪音，新風口可布置在頂面或地面，適合臥室、書房、月子會所等區域。餐客廳、會議室增設干式風盤，可消除人多聚會不悶的隱患，該系統高效穩定，頂?shù)剌椛淠┒藟勖陂L(zhǎng)達50年，質保期15年，沒有任何業主誤操作的結露隱患。五恒森林氧吧系統，白天可讓大腦更清醒，晚上可提高睡眠質量！

二、五恒森林氧吧系統設計方案

1、總體方案：

采用“高溫供冷.低溫除濕”動靜分區的安全設計方案，輻射系統實現夏季18℃以上高溫水供冷，開門窗不結露，新風系統實現低溫除濕新風；冬季水溫28℃以上低水溫節能供暖。輻射對流比高于60%，負氧離子濃度高于5000個/cm3，可確保良好的體感舒適度，達到輻射空調五恒森林氧吧系統的各項指標要求，長期分解甲醛并提高業主家人睡眠質量。

2、空調冷熱源

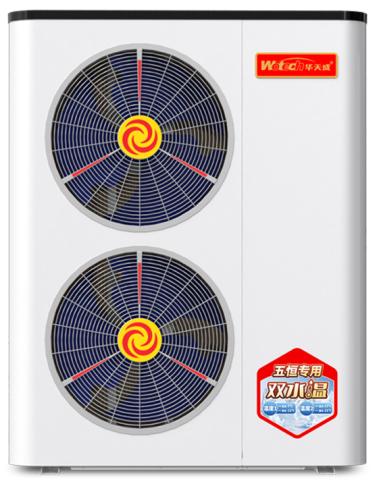

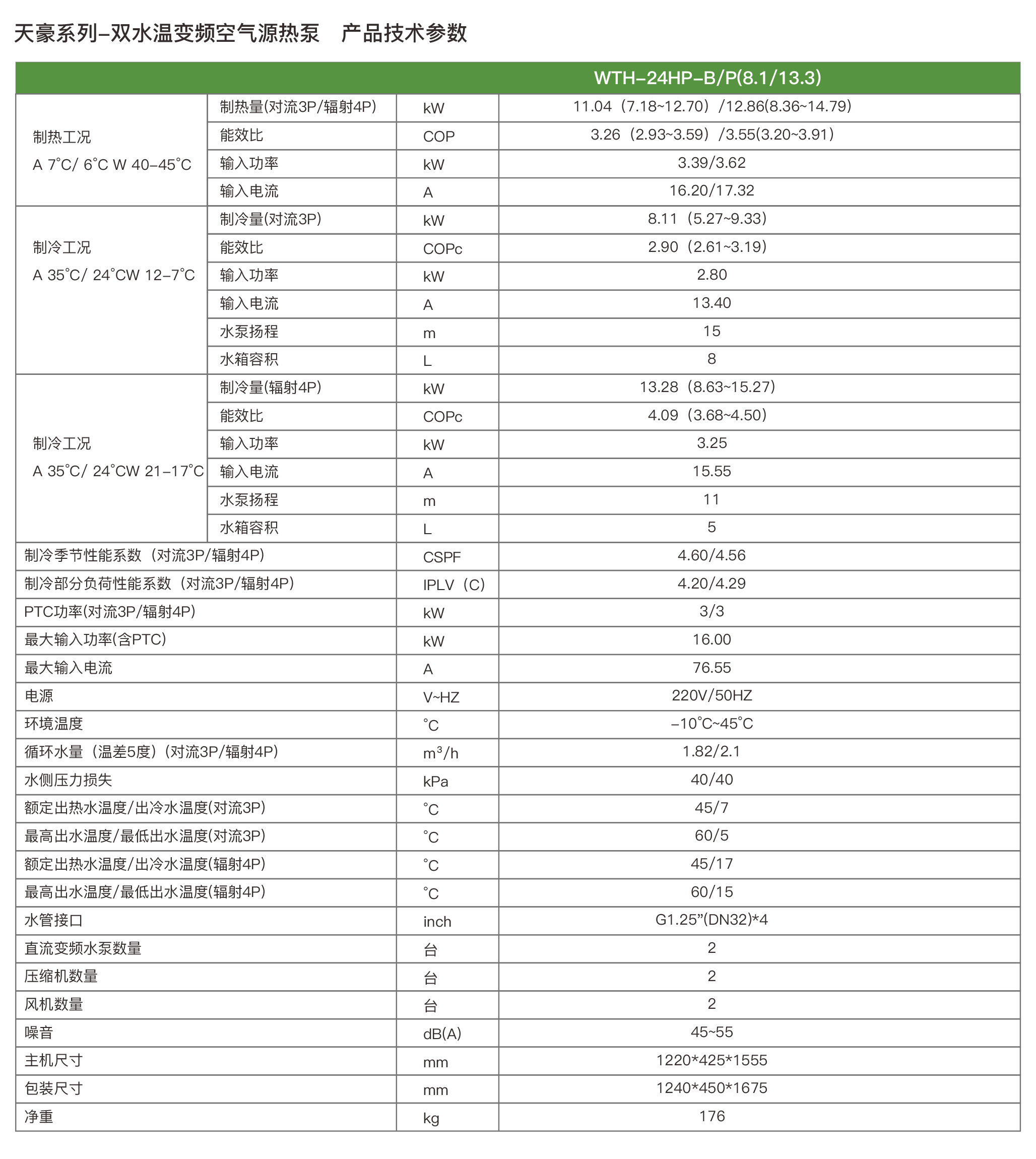

       建面200平方以內的房子，可采用1臺8匹的雙水溫?zé)岜弥鳈C(jī)，夏季熱泵輻射對流制冷量共21.4kW,主機低溫側出水溫度7℃，直供新風除濕機或冷樑風盤，制冷量8.1KW；高溫側出水溫度17℃，制冷量13.3KW,直供頂?shù)剌椛淠┒思案墒斤L(fēng)盤。冬季熱泵制熱量共23.9kW,主機進出水溫度30/35℃，直供頂?shù)剌椛浼皩?duì)流末端。主機內置了變頻水泵和小水箱，可省掉常規熱泵主機的混水泵站、水箱及聯控裝置，占地小施工簡單，主機及輸配系統高效穩定。大于200平方的別墅可用2臺主機，按動靜分區的舒適原則配置不同的頂?shù)剌椛淠┒撕统凉裥嘛L(fēng)對流末端。

3、輻射對流末端

輻射末端采用頂面遠紅外高效輻射末端+地面防銹鋁板干式地暖，中間無接頭一管到底，無滲漏水隱患且施工方便；對流末端采用中央新風除濕機吊頂安裝，客餐廳、影音棋牌室等增加干式風盤或冷樑風盤，消除人多聚會不悶的隱患。制冷季，頂?shù)剌椛淠K末端承擔室內顯熱冷負荷，冷樑風盤和中央新風除濕機承擔室內潛熱負荷；供暖季，頂?shù)剌椛浼皩?duì)流末端承擔熱負荷。

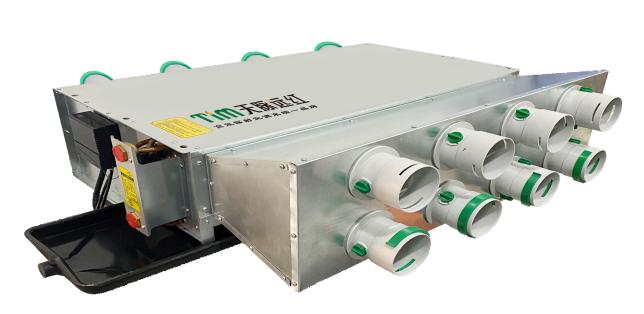

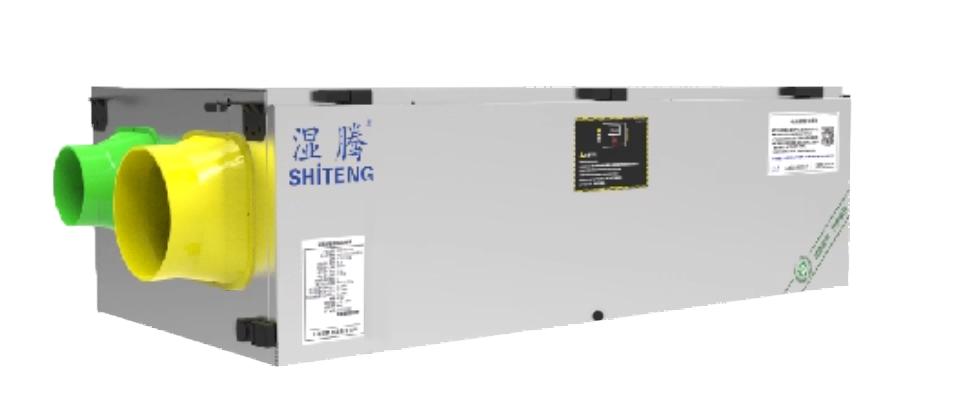

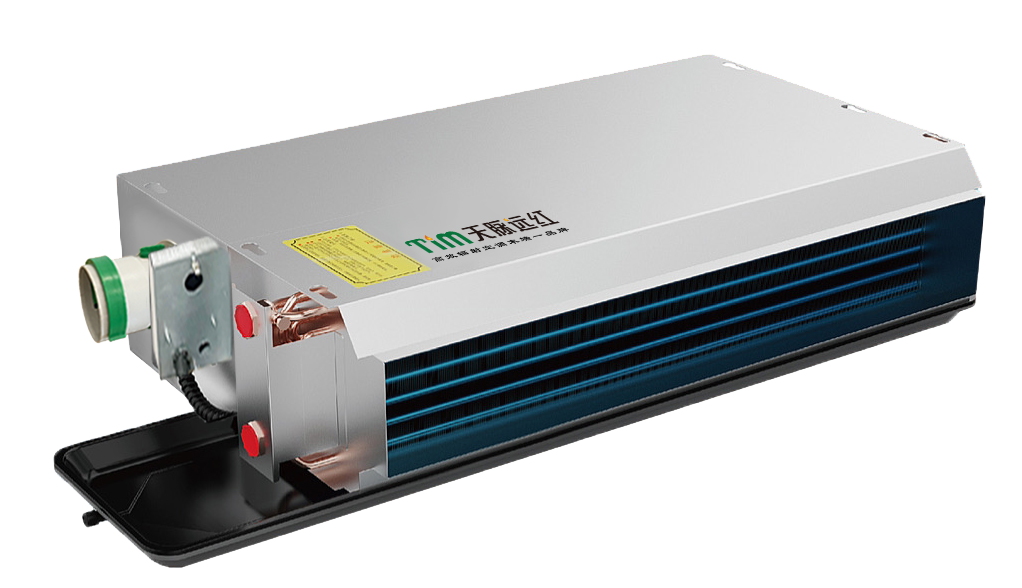

 中央新風除濕機                    冷樑風盤                        干式風盤

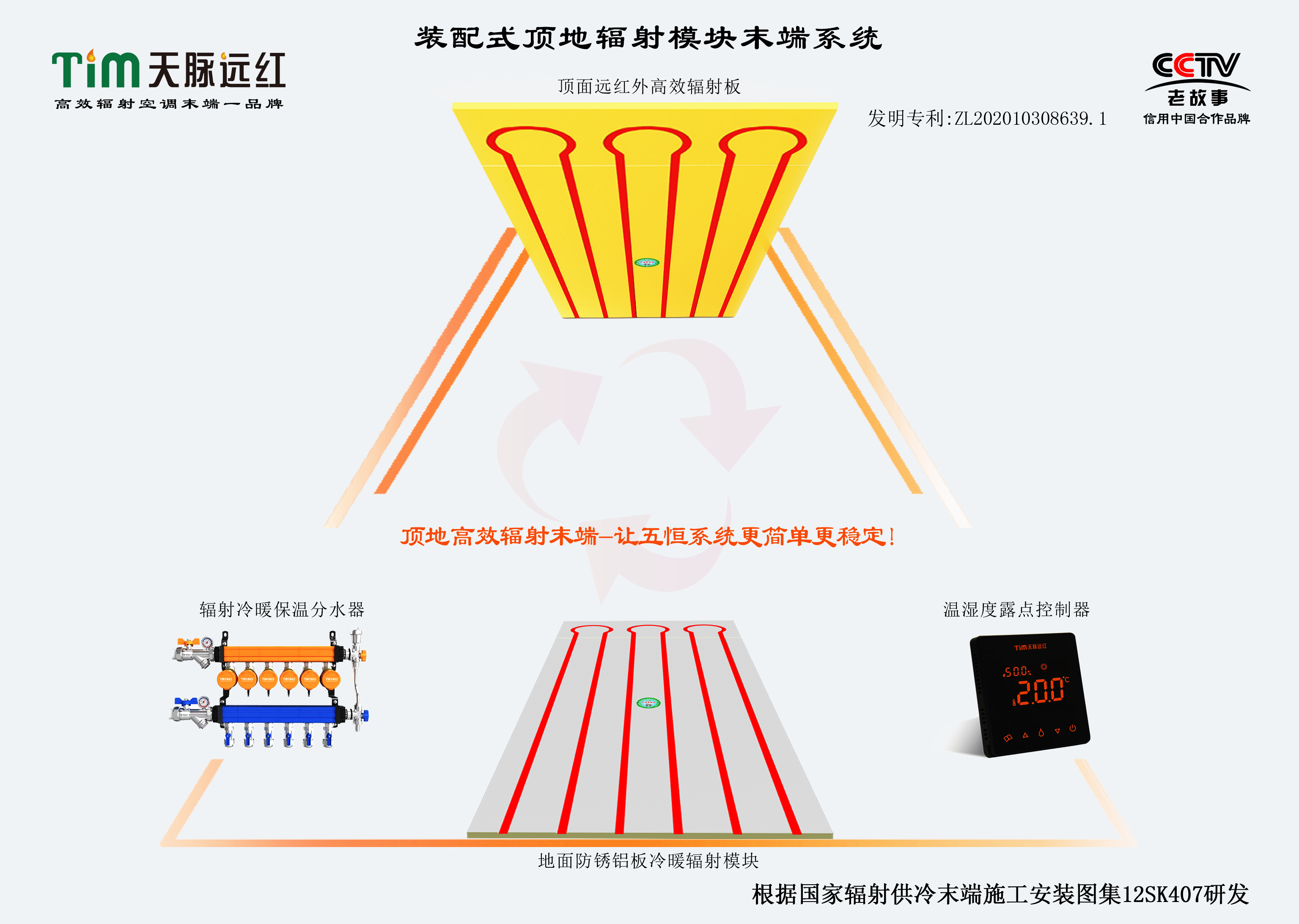

4、頂?shù)馗咝л椛淠K末端

頂?shù)夭捎?/span>“同水溫.變末端”的優化設計方式，即用不同輻射強度的輻射末端，滿足相同水溫下頂?shù)乇砻鏈囟炔煌氖孢m需求，遠紅外頂面溫度比地面防銹鋁板表面溫度略低2℃。裝配式頂?shù)剌椛淠K直接安裝固定在頂?shù)貥前迳?，中間沒有空氣層，可為頂?shù)貥前灞?，降低室?nèi)約40W的空調負荷，這是優化簡化分戶式五恒系統的重要基礎！

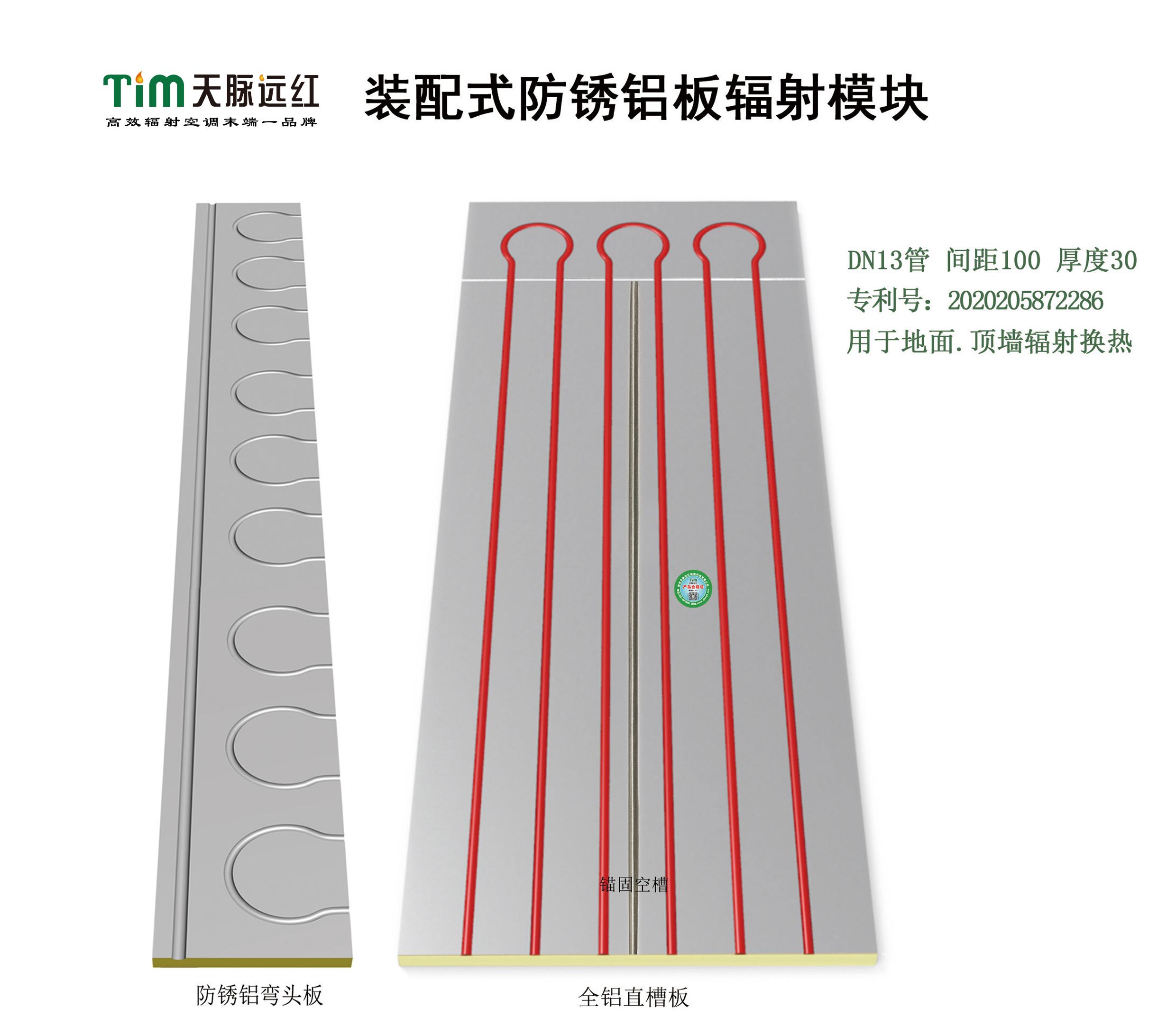

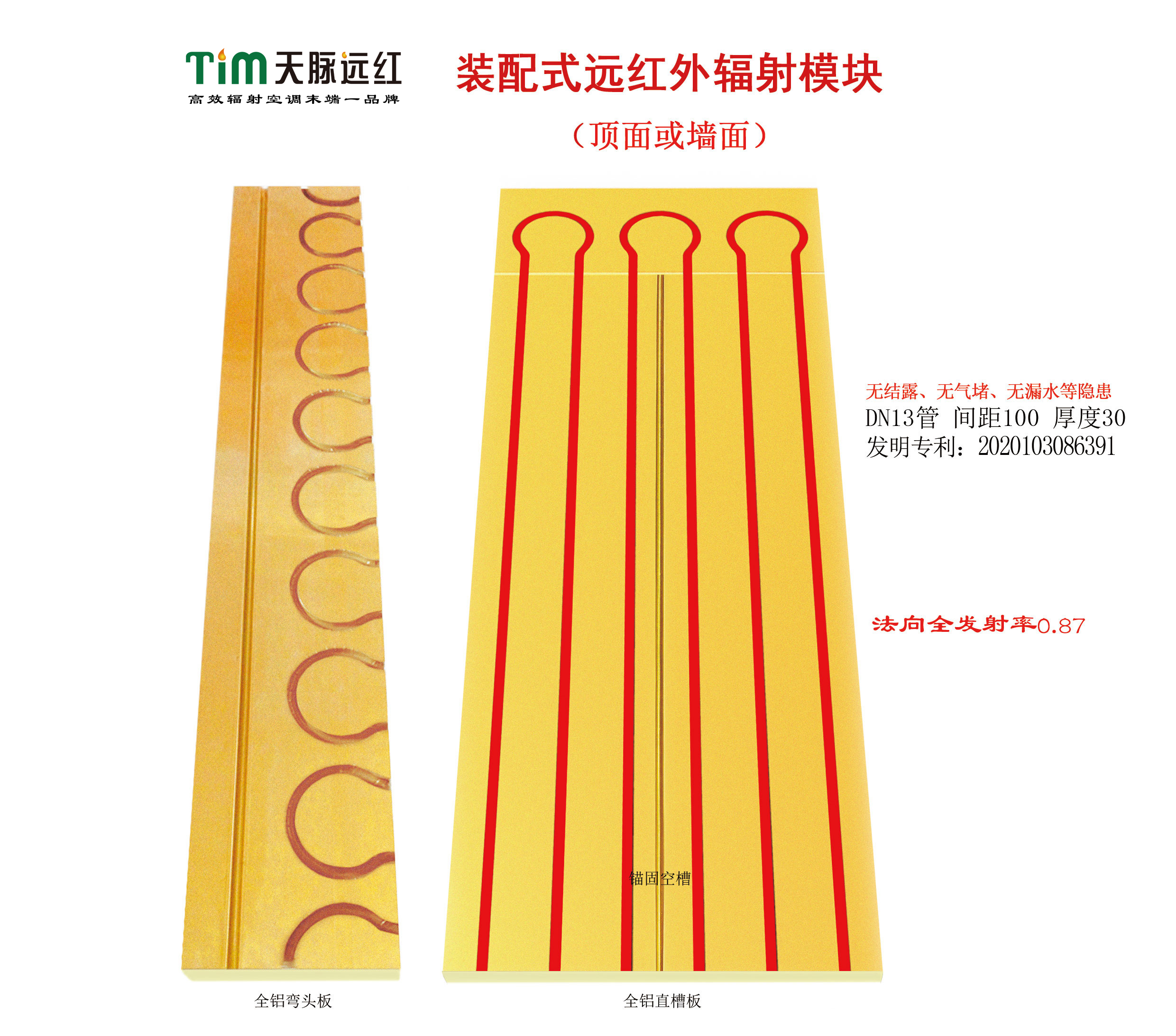

頂面輻射末端采用3cm厚100間距的裝配式遠紅外高效輻射模塊，法向發射率0.87，嵌入外徑13的PE-RT盤管，表面固定耐水石膏板并涂刷負氧離子涂料，總成厚度4.8cm。

地面采用3cm厚100間距的防銹鋁板干式地暖模塊，嵌入外徑13PE-RT盤管，中間無接頭，不需水泥回填，直接在模塊上貼磚或自流平后鋪地板，含面層總成厚度約7cm。

5、動靜分區設計說明

為消除人多聚會室內較悶的隱患，采用動靜分區的人性化設計，在餐客廳、廚房和娛樂區域配置新風除濕機和干式風盤，利用干式風盤10℃水高效除濕和制冷的技術優勢，結合遠紅外頂?shù)馗咚疁剌椛涔├?，新風換氣次數2.3次，可完善解決輻射空調可開門窗、人多聚會等制約問題，干式風盤采用直流無刷電機，噪音小于30分貝，與室內基礎噪音一樣，平時可關閉風盤。安裝時可采用Dn16地暖管套保溫，從保溫分水器一管到底連接干式風盤，該連接可省去風盤水路檢修口的麻煩。

6、選配中央集控系統

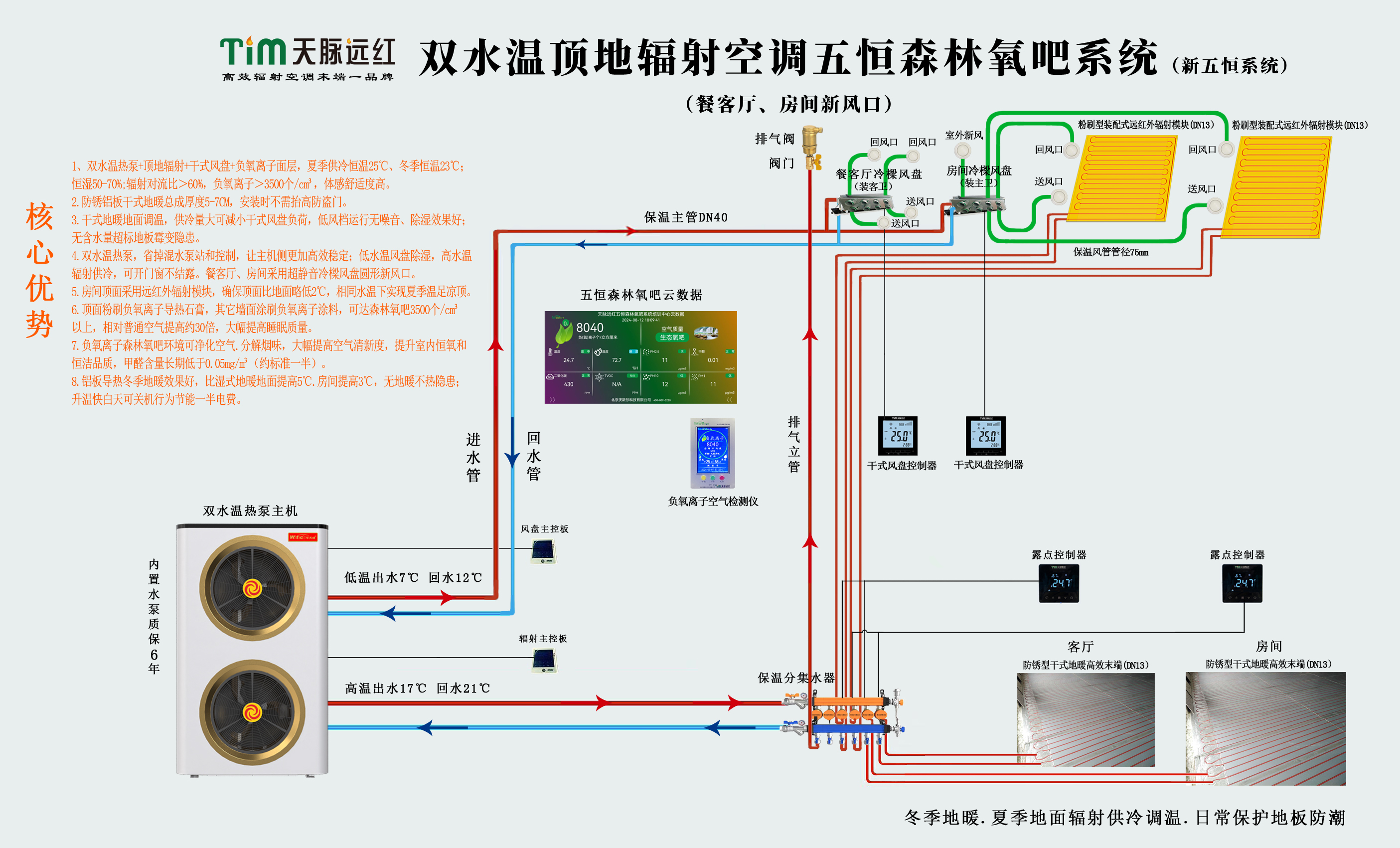

   雙水溫?zé)岜弥鳈C(jī)+頂?shù)剡h(yuǎn)紅外高效輻射末端+中央新風除濕對流末端，頂?shù)剌椛淠┒藛为?dú)連接高溫冷水側，實現18℃以上高溫冷水的良好輻射降溫效果；新風除濕機等對流末端單獨連接低溫冷水側，兩者同時工作，不存在輻射末端與新風除濕機的聯動工作問題，只要在相對濕度70%以內，就可解決開門窗不結露問題，該系統完全符合溫濕度獨立控制的技術原理，因此，可大幅降低對中央集控系統的防結露依賴，甚至可以省掉中央集控系統，將中央集控作為業主可遠程控制的選配件，從而降低五恒系統的施工調試難度，大幅提高五恒系統的穩定性。

7、頂?shù)乇氐南到y(tǒng)節能設計

1. 17℃高水溫出水可讓主機能效比提高近一倍，總體節能一半左右。

2. 頂?shù)乇乜山档褪覂?nèi)約40W的空調負荷，該五恒系統的實際耗電負荷約50W。

3. 冷熱反應快，可以像開關空調一樣行為節能，白天關機不影響晚上使用。

4. 每個房間設置帶露點控制的傳感器,達到分室溫度和節能控制。

8、全屋涂刷負氧離子健康涂料

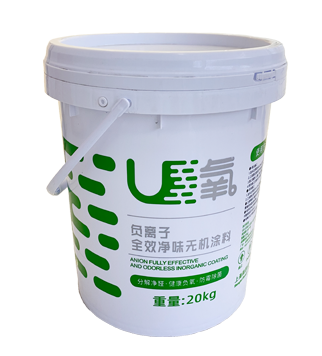

將涂料基材與納米化天然礦物質粉和改性石墨烯等無機材料進行復合，提升了涂料的硬度和韌性，防潮防霉、零甲醛、零VOC、天然無味，可長期釋放負離子，與空氣中氧和水結合，長期釋放負氧離子濃度長期保持在5000個/cm3以上，達到森林氧吧及國家康養小鎮的設計標準。即刷即住，可幫業主提前3個月入住，是傳統涂料及藝術墻面的技術升級。每桶20kg涂刷2遍約75平方。

三、頂?shù)剡h(yuǎn)紅外高效輻射末端的技術優點

頂面采用3cm厚遠紅外鋁板輻射模塊+Dn13地暖管+防水石膏板滿鋪固定，地面采用3.5cm厚防銹鋁板干式地暖，實現高性能保溫與高強度輻射相結合，將南方普通住宅的室內冷熱負荷降至70W左右，配合新風除濕機，可營建舒適的體感并根除結露隱患，系統非常節能，質保期15年壽命期50年以上，可妥善解決五恒系統的安全穩定性問題，具體如下：

1.輻射量大可高水溫供冷：全鋁板均熱+遠紅外輻射，法向發射率高達0.87，徑向輻射效率高，頂?shù)貥?biāo)況供冷量高達130W，可實現夏季18℃以上高水溫供冷，和冬季28℃以上低水溫供暖，比普通毛細管輻射供冷水溫提高約5℃，從根本上消除結露隱患，可開窗換氣。

2.末端簡單系統更穩定：遠紅外輻射板將頂?shù)乇睾透咝л椛湎嘟Y(jié)合，導熱率比水泥石膏提高了180多倍，省去了大量接頭和地面水泥回填層，省掉了混水泵站和聯控，可根據房間溫濕度及露點溫度直控分水器，系統簡單穩定性高，輻射模塊質保期15年，壽命期50年。

3.鋪設面積大可主機直供末端：頂面和地面均可滿鋪，鋪設面積比毛細管提高了2倍多，水容量提高了4倍多，相當于管道式水箱，可鎖定主機最低出水18℃直供末端，讓輻射系統更高效。

4.超薄不占室內層高：頂面輻射板安裝在梁上部房頂，不占樑下凈高度；地面輻射模塊厚度3.5cm，不用水泥回填，鋪地板地磚總厚度5-7cm，無需抬高防盜門。

5.頂?shù)乇叵到y(tǒng)節能50%以上：頂?shù)劁佋O(shè)高效輻射板，相當于做了頂?shù)睾駥?shí)保溫層，可降低空調負荷約40W，保溫節能+隨時開關行為節能，比濕式地暖空調節能50%以上。

6.頂?shù)劁佋O(shè)室內減震隔音：輻射模塊具有良好的減震隔音性能，頂?shù)貪M鋪室內隔音效果好，讓家更安靜且腳感舒適。

7.中間無接頭無滲水隱患：盤管中間無接頭，完全符合國家標準JGJ142-2012要求，根除了吊頂輻射板大量接頭的長期滲水隱患。

8.管徑粗水流輸配更順暢：采用外徑13內徑10盤管，每回路最大可盤15平方，相比外徑4.2mm、每回路盤4平方的毛細管末端，水流更順暢且無氣堵隱患，13管打孔對梁無任何傷害。

9.無地板響聲和地磚松動隱患：采用250KPa高強度保溫板與鋁板復合，抗壓強度高達25噸/平方，可滿足任何家居承重，大面積三層聯體模塊解決了地板響聲問題，防銹鋁板模塊解決了貼地磚的抗水泥腐蝕和松動隱患問題。

10.模塊化施工高效無隱患：采用裝配式干法施工，頂面用九厘板自攻螺釘固定輻射板工藝，地面采用簡易施工三步驟工藝，效率高且無裝修配合隱患。

四、防銹鋁板干式地暖地面調溫對地板安全性保護

1.對地板防潮防霉變保護：干式地暖模塊采用3.5CM優質保溫板，表面直接鋪地板，具有優越防潮功能，完全消除了因濕式水泥回填沒有干透帶來地板返潮隱患，也可避免因衛生間等局部防水失效引起的地板霉變隱患。

2.夏季輻射供冷對地板含水量超標保護：鋁板干式地暖模塊在夏季輻射供冷補充時，因其供冷量較大，冷水溫度相對較高，配合溫控中心可根除地板結露隱患；更重要的是，因地板下沒有水泥回填層，可消除水泥層蓄冷含水量超標引起的地板變形霉變隱患！

五、施工要點說明

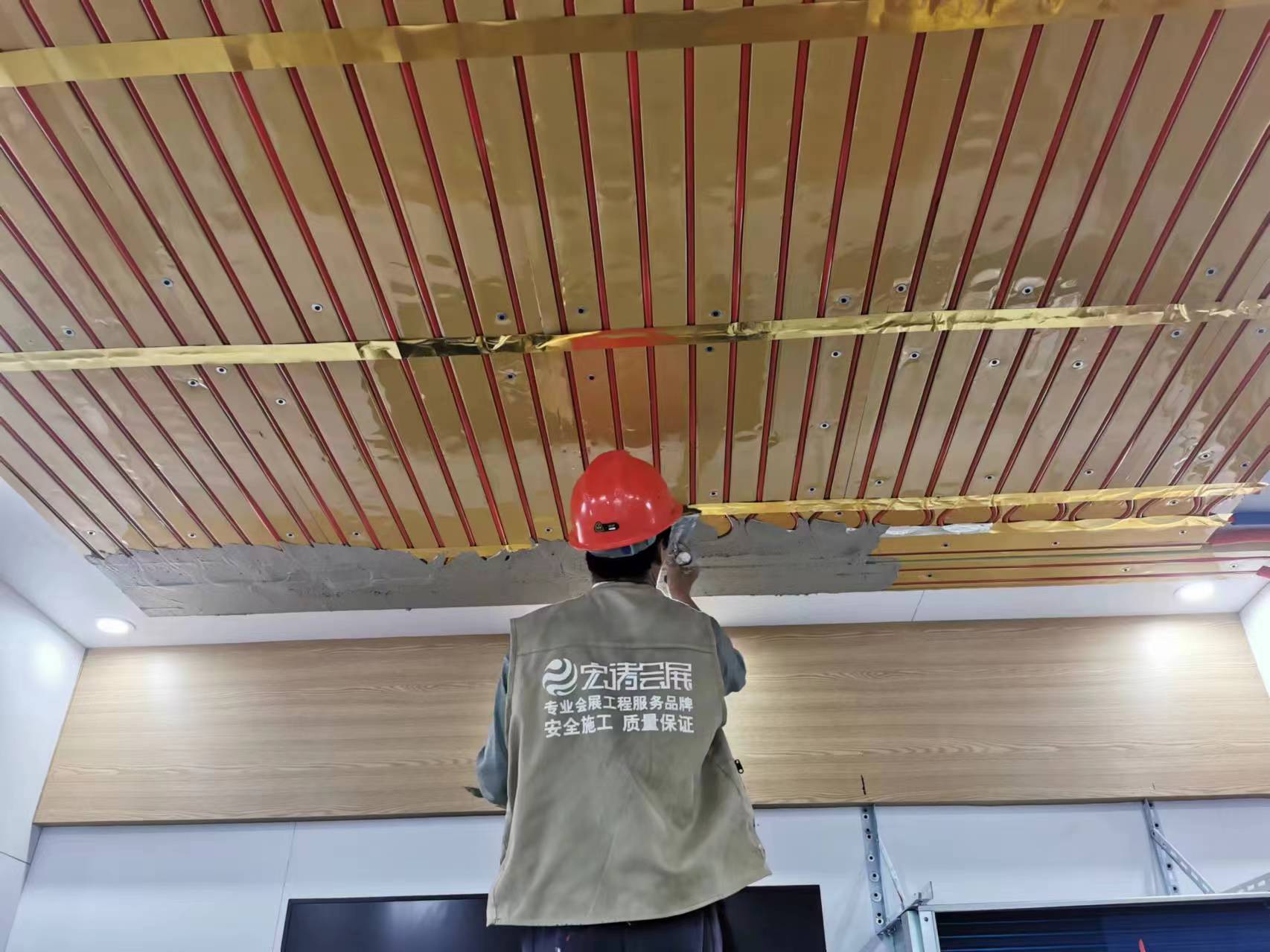

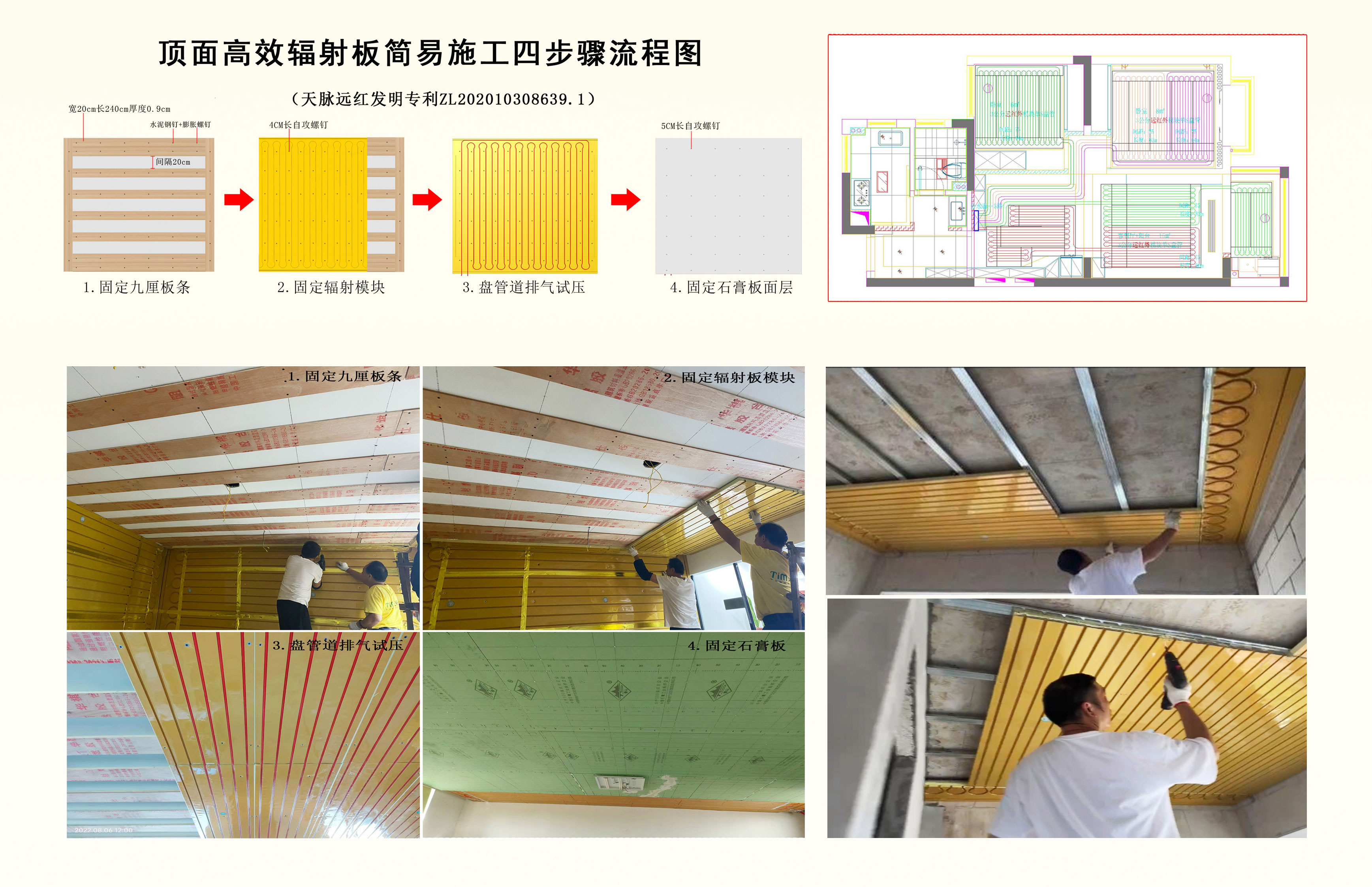

（一）頂面遠紅外輻射模塊固定石膏板施工流程

1、固定九厘板條或龍骨：用膨脹螺釘或美固釘(8*80),在頂面固定九厘板條或輕鋼龍骨，板條間距20cm，龍骨間距30CM。

2、固定輻射模塊：用4cm長自攻螺釘固定遠紅外輻射模塊，方向與九厘板條垂直。

3、嵌管道注水試壓：嵌入13盤管每回路最大管長度90米，14平方以內用一分二適配器，用裁切鋁板彎頭預留照明燈線。

4、固定面層：用5cm長自攻螺釘固定石膏板，石膏板裁切尺寸600*2400，方向與九厘板條垂直。

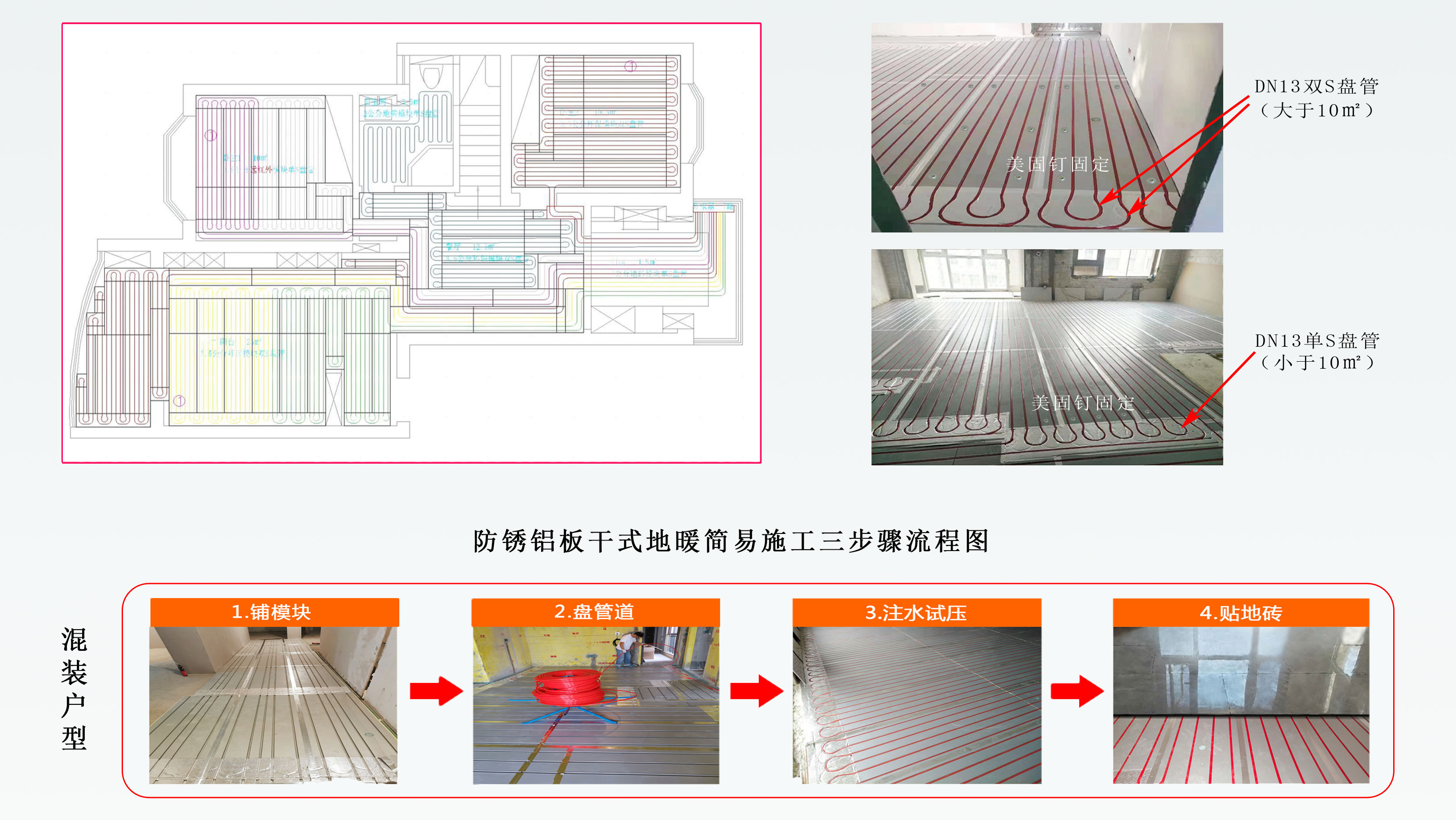

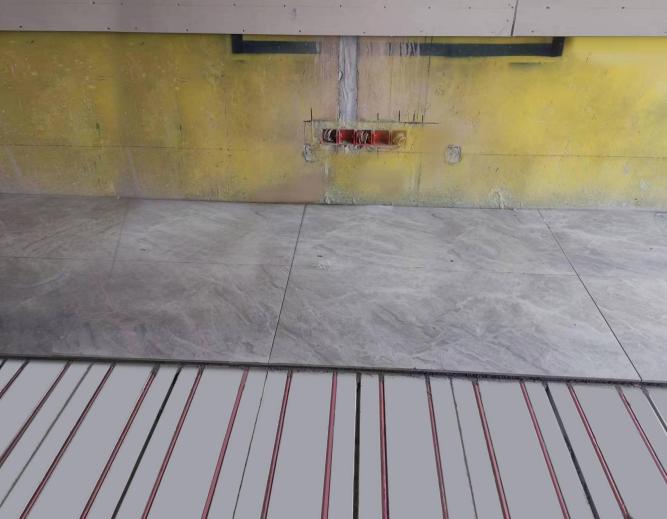

（二）地面防銹鋁板干式地暖模塊簡單施工三步驟工藝

1、整平地面：地磚區對地面無平整度要求，裝修公司對地面整平即可，中間不能有線管。

2、鋪模塊：先在地面鋪設一層防潮墊，按圖擺放防銹鋁板地暖模塊(3cm厚)，對槽鋪設服帖，遇局部起拱用發泡劑點粘固定，根據房間尺寸裁切模塊滿鋪。

3、盤管道排氣試壓：用腳踩入Dn13專用管，拼縫處用鋁箔膠帶，連接分水器，注水試壓，開機排氣的制冷出水溫度設為最高。

六、五恒森林氧吧系統的業主體驗評估

1.負氧離子使空氣清新睡覺更香

全屋涂刷負氧離子健康涂料，室內負氧離子濃度從150個/cm3提升至5000個/cm3以上，達到森林氧吧標準，可分解甲醛煙味、去除異味，凈化空氣，提高睡眠質量?？商崆鞍嵝录遥諝馇逍?，業主沒有甲醛傷害隱患，抽煙不需要到室外！

2.體感舒適度更高，幸福感滿滿

五恒森林氧吧系統輻射對流比高于60%，與人體的輻射對流散熱比相吻合，體感舒適度極佳，超越享受集中式五恒科技房的幸福生活：可開門窗不結露，朋友聚會更開心，室內靜音無風感，森林氧吧空間讓老人健康長壽！

3. 頂?shù)乇毓?jié)能，運行費低無任何壓力

頂?shù)乇乜蔀槭覂?nèi)降低40W的空調負荷，輻射空調利用率高，升溫快效果好，還可局部關閉行為節能，建面380平方別墅的月電費可控在800元左右，比常規空調地暖方案節省約2/3以上，無任何生活成本壓力！

4. 操作簡便.智能時尚，沒有誤操作隱患

中央集控系統+負氧離子檢測軟件，即可遠程操作行為節能，也可以隨時檢測分享負氧離子濃度、甲醛、PM2.5、CO₂等健康空氣9方面數據，操作簡便智能時尚！沒有任何誤操作結露隱患！

5. 森林氧吧空間有助于孩子健康成長

五恒森林氧吧空間靜音舒適，干式地暖模塊為樓板減震隔音，樓上樓下不打擾，安靜環境有助于提高學習效率，森林氧吧環境有助于孩子身體健康和智力發育！

綜上所述，頂?shù)剌椛淇照{(diào)五恒森林氧吧系統完全遵循“高溫供冷和低溫除濕”五恒技術原則，頂?shù)乇亟档褪覂?nèi)約40W空調負荷，裝配式頂?shù)剡h(yuǎn)紅外輻射模塊末端，在18℃水溫下可提供80W左右的輻射供冷量，中央新風除濕機在10℃低水溫下可提供50W左右的對流制冷量，保持室內相對濕度在60%左右，從根本上解決結露與開窗矛盾；雙水溫主機省掉混水站，鋁板干式地暖無水泥回填，層高損失<5 cm，15年質保50年壽命。動靜分區餐客廳加1臺干式風盤，消除聚會不悶問題；頂?shù)乇嘏c行為節能疊加，建筑面積150平方的分戶式五恒科技房，每月電費可降低至300元以內，造價約1100元/平方。輻射對流比>60%，體感舒適度與小區集中式五恒科技房相當，頂墻采用負氧離子涂料，負氧離子濃度≥5000個/cm3，達到國家康養小鎮的建設標準，分解甲醛和煙味、空氣清晰，大幅提高全家人的睡眠質量，且可即裝即住。全年恒溫、恒濕、恒氧、恒靜、恒潔，暢享森林氧吧健康空氣環境，是傳統空調+地暖+新風+凈化+除醛的產業升級，也是現有五恒系統的技術優化升級！
