大家知道，影響兩聯供地暖及地面調溫效果的關鍵在于地暖末端，相同的空氣源熱泵主機，采用不同的地暖末端，其冬季地暖的熱舒適度和夏季地面調溫的體感舒適度明顯不同，且在節能費用和使用便捷性方面也有明顯差異。按國家地暖標準JGJ142-2012，地暖末端分為濕式地暖和干式地暖兩種，濕式地暖是指采用水泥回填濕法鋪設的普通地暖，用水泥做均熱層；干式地暖采用干式地暖模塊干法鋪設的薄型地暖，用鋁板做均熱層，因鋁板導熱率比水泥提高了180多倍，其供熱量和供冷量大幅提高，地暖升溫快效果好、夏季供冷體感舒適度更高、向下傳熱損失更小、總成厚度薄，更好滿足南方高效地暖及五恒系統地面調溫無結露隱患的要求！

但普通純鋁板（壓花鋁箔）本身不抗水泥腐蝕，這樣既制約了干式地暖在地磚區的應用，又加大了裝修配合難度，鋁板被腐蝕后供暖和供冷效果都很差。自2019年天脈遠紅研發出防銹鋁板干貼地暖模塊后，徹底改變了這種現狀，既大幅提高了供暖和供冷效果，又降低了地面厚度和施工配合難度。本文重點分享防銹鋁板干貼地暖模塊解決了地面調溫與裝修施工配合哪些工藝技術問題。

一、傳統濕式地暖用于地面供冷調溫存在的主要技術隱患

1、輻射供冷量小.體感舒適度差：根據清華大學劉曉華教授《輻射地板供冷量及表面溫度分布的簡化計算方法》中地面供冷量計算公式：Q冷=(Ta-Tm)*λ*S/L （Ta-房間溫度，Tm-進回水平均溫度，λ-傳熱系數，S-供冷表面積，L-介質厚度）。

可以看出：在相同工況下，地面輻射供冷量大小與地暖均熱層的傳熱系數成正比，與地暖層的結構厚度成反比。濕式地暖用水泥回填層均熱，傳熱系數是1.28 W/(m.K)，地暖回填層含貼地磚總厚度是105mm；干式地暖用鋁板層均熱，傳熱系數是237W/(m.K)，相比濕式地暖提高了180倍，含面層復合熱阻比濕式地暖降低約80%，干式地暖貼地磚總厚度是70mm，所以，普通濕式地暖的標況16℃供冷量很小，每平方僅15W左右，20℃以上高水溫的輻射供冷量幾乎為零，開關地面調溫對夏季室溫基本無影響，輻射對流比很低，成為“輻射不夠風來湊”的偽輻射五恒系統，體感舒適度較差，與普通風盤或全空氣空調相當。而鋁板干式地暖的標況供冷量較大，每平方高達46W，其輻射對流比達40%，接近人體的輻射對流散熱比，因而夏季體感舒適度較高。

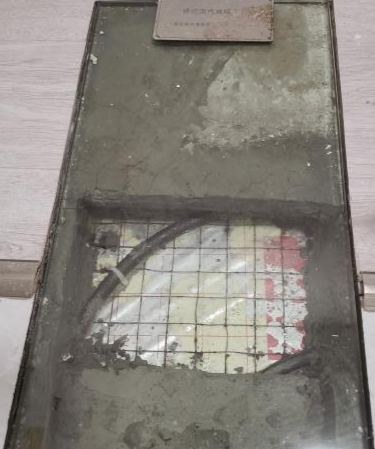

2、熱惰性過大.地面結露風險高：濕式地暖保溫板厚20mm，水泥回填層厚度標準為：DN16管回填層厚度40mm、DN20管回填層厚度50mm，加上地磚和水泥粘接層厚度45mm，地磚地板混裝戶型的濕式地暖總成厚度標準是10.5cm和11.5cm，一方面嚴重高于南方住宅進戶門檻高度7.8cm，安裝時需要業主抬高進戶門；另一方面，水泥導熱率很低，含面層的復合熱阻大，水泥厚熱惰性大，需用較低水溫供冷，低溫供冷容易產生地面結露，特別是進門廳和靠近陽臺大玻璃的地面。

3、水泥回填層蓄冷導致地板含水量超標霉變隱患：水泥回填層在長時間低溫蓄冷時，會吸收地暖管外壁凝露水和空氣中水份，大幅提高自身含水量，導致地板含水量超標而出現返潮霉變現象。

二、普通純鋁板干式地暖在地磚區施工局限及裝修配合麻煩

1、找平協調難度大.裝修配合較麻煩：普通純鋁板或壓花鋁箔干式地暖模塊（板），不抗水泥腐蝕，和水泥之間的附著力較差，用于表面直接鋪地板的場合，其優勢很明顯；但遇到表面貼地磚、或地磚地板混裝場合，就不能使用純鋁板干式地暖，一般配置方法是餐客廳用蘑菇板或其它濕式地暖，房間先找平墊高后鋪鋁板干式地暖，這樣分品種分步施工，需要與裝修協調地面平整度、水泥找平厚度及分步進場時間等內容，增加了現場施工配合難度，如溝通不到位，容易出現地面高低差、局部地板松軟甚至響聲等隱患，這是普通純鋁板干式地暖在實際應用中存在的主要問題！

2、非鋁板地暖區的調溫效果差.結露風險高：餐客廳地磚區采用濕式地暖，沒有鋁板均熱層，其輻射供冷量較小，地面調溫降溫能力較差，導致夏季空調的體感舒適度較差，且容易出現結露現象，特別是有落地窗的餐客廳和進門廳地面！

三、防銹鋁板干貼地暖模塊簡要

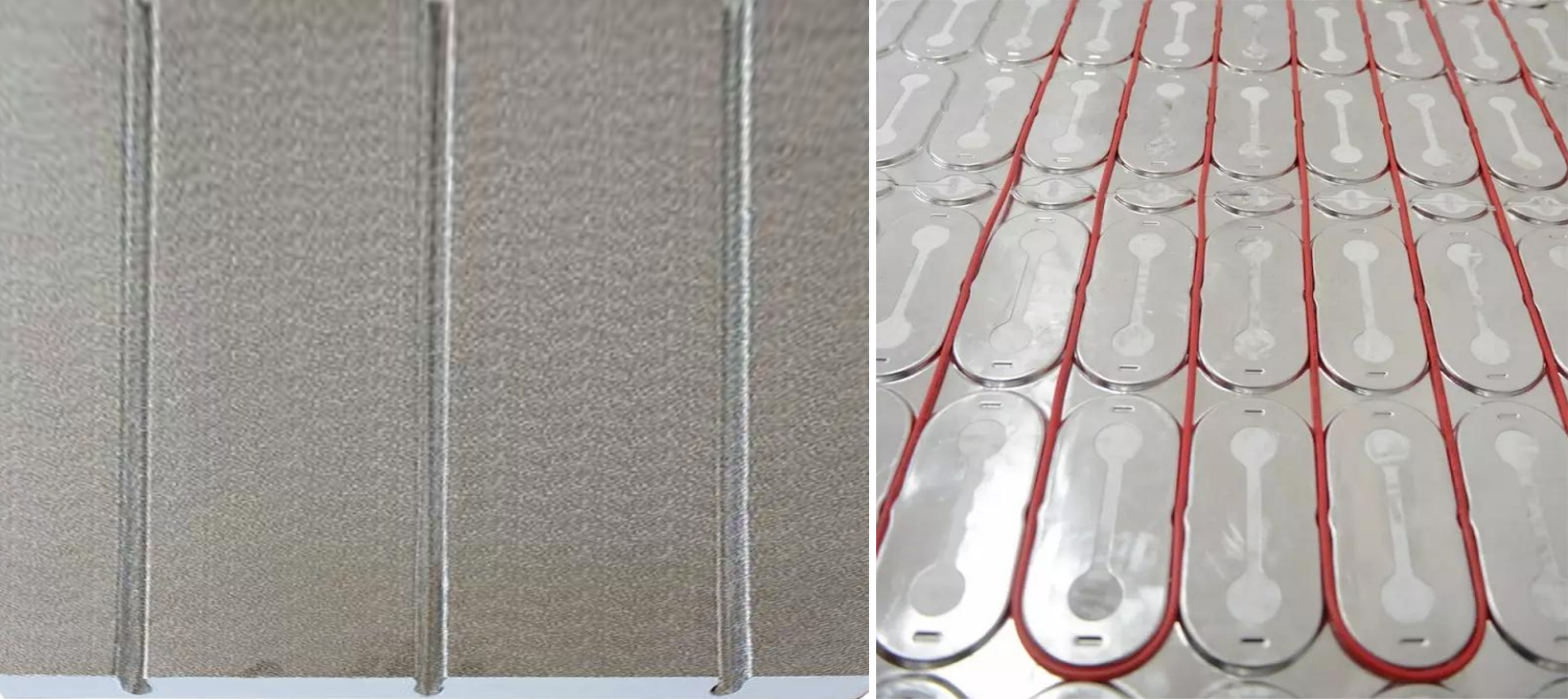

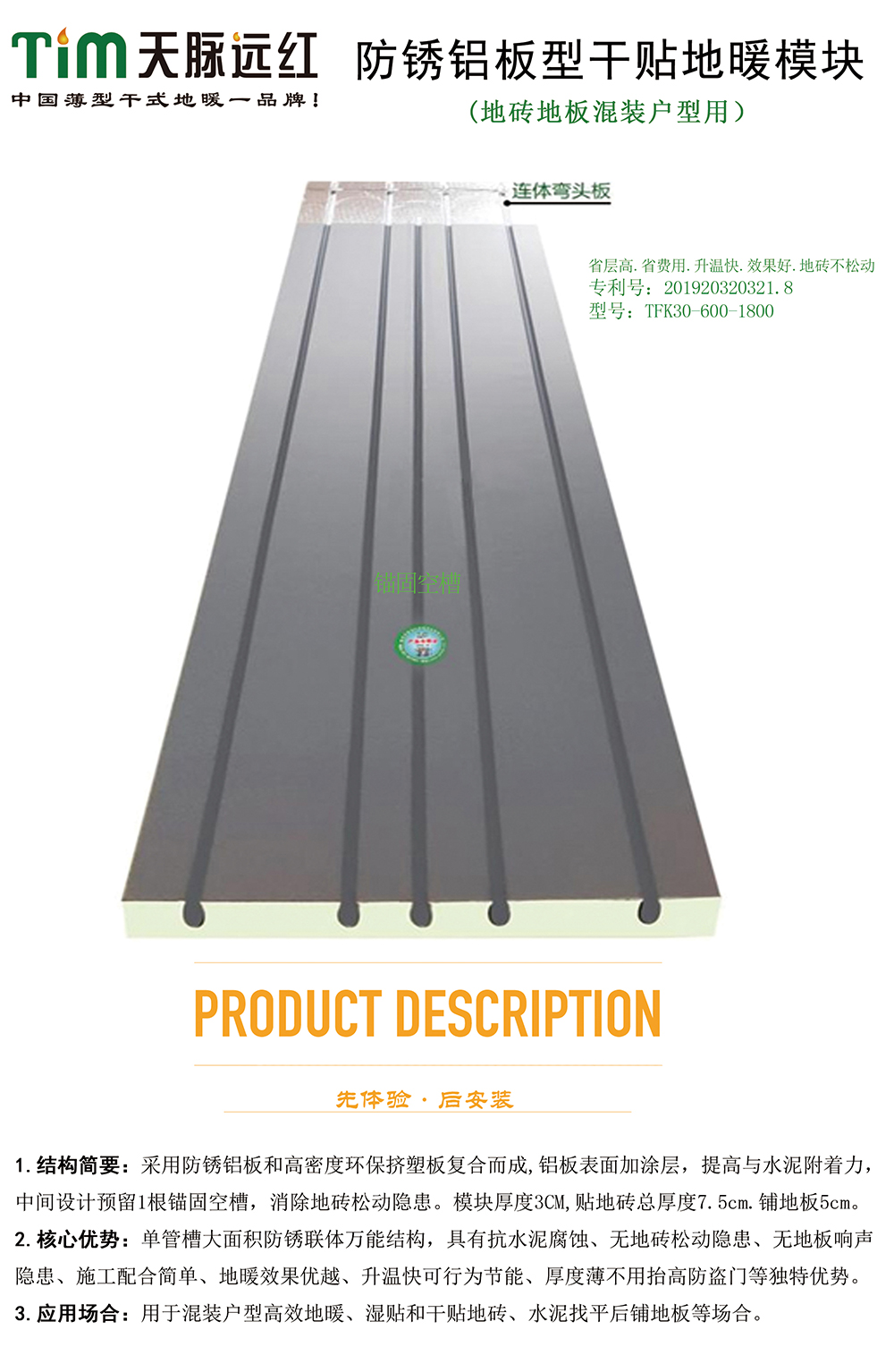

采用防銹合金鋁板和高密度環保擠塑板溝槽復合而成，模塊厚度30mm，抗壓強度25噸/㎡，防銹合金鋁板抗水泥腐蝕，表面增加氟碳涂層，提高與水泥附著力和粘接強度，模塊中間預留1根錨固空槽，讓水泥下沉18mm形成板樑牢固結構，表面可濕貼、薄貼或干貼地磚，總成厚度5-7cm，或表面自流平后鋪地板，原地面不需要找平，整平即可。全鋁板均熱+薄水泥蓄熱，標況供熱量高達146W，比普通濕式地暖提高60%；標況供冷量達46W，比普通濕式地暖提高約3倍。

防銹鋁板干貼地暖模塊采用長1.8米寬0.6米的大面積.單管槽.萬能盤管結構設計，具有抗水泥腐蝕、地暖效果好、施工簡便、無地磚松動和地板響聲隱患、系統節能、地面調溫供冷量大、夏季空調涼爽、升溫快可即開即用行為節能一半費用！尤其適用于表面貼地磚、地磚地板混裝戶型的高效地暖、兩聯供及地面調溫五恒系統場合。

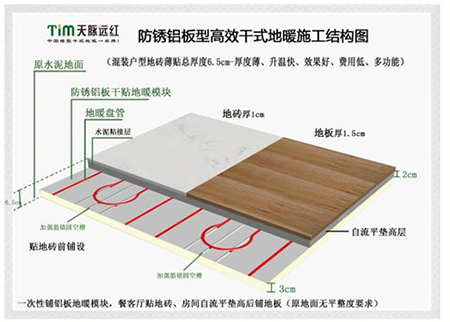

四、防銹鋁板干式地暖的應用技術優勢-含地磚總成厚度6.5cm

1、厚度薄省層高，不需抬高進戶門

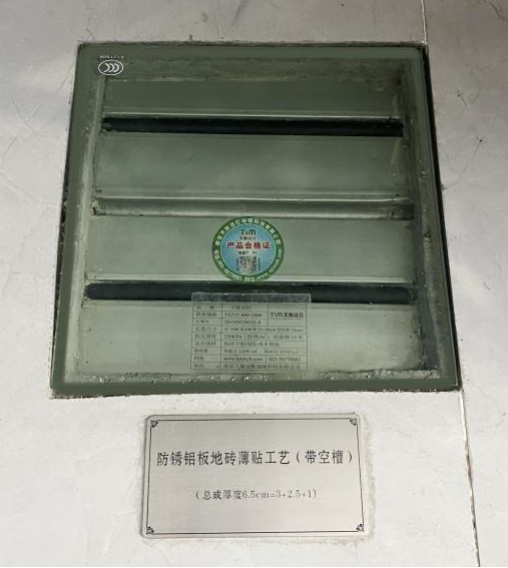

防銹鋁板干式地暖模塊增加1根錨固空槽，讓貼磚水泥下沉18mm并形成板樑牢固結構，可有效降低貼磚水泥厚度1cm，實現干式地暖薄貼地磚總厚度6.5cm！地板區在防銹鋁板模塊上水泥找平或自流平后鋪地板，混裝戶型地暖總成6.5cm、全地板戶型總成5.5cm，厚度薄、重量輕，安裝時不需要抬高防盜門；原地面不用找平，不改變裝修工序流程，與裝修配合最為簡單。

2、散熱量大，地暖地暖效果好

全鋁板均熱+薄水泥蓄熱，干式地暖散熱量比濕式地暖平均提高了60%，達146W，地暖效果好并消除了南方兩聯供地暖不夠熱的隱患。經實測對比，在相同水溫下，防銹鋁板干式地暖表面溫度比濕式地暖提高5℃、房間溫度提高3℃左右。

3、升溫快地面保溫好，可行為節能一半費用

干式地暖鋁板導熱率是水泥180倍，地面保溫好向下傳熱損失小、比濕式地暖平均減少約25%，開機1小時升溫，關機后可維持3小時，白天關地暖12小時不影響晚上使用，可實現燃氣壁掛爐、兩聯供地暖行為節能50%左右。

4、抗水泥腐蝕，根除地磚松動隱患

采用防銹合金鋁板，長期抗水泥腐蝕；表面增加氟碳抗氧化涂層，提高與水泥附著力和粘接強度；預留1根錨固空槽，讓水泥下沉18mm形成板樑牢固結構，可根除地磚松動隱患。從根本上解決南方濕式地暖因人為減薄水泥厚度導致的地磚松動開裂等問題。

5、無地板響聲、局部松軟隱患

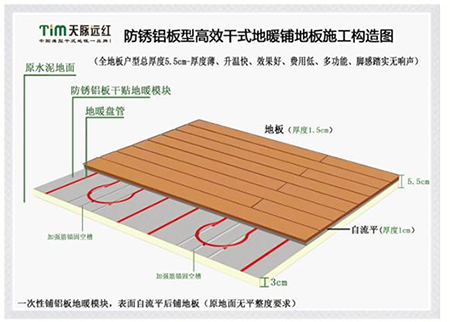

防銹鋁板干式地暖鋪地板，采用先鋪地暖模塊，后自流平或水泥找平再鋪地板，可完全根除干式地暖地板響聲隱患，且腳感踏實無局部松軟現象，原地面不需要找平，簡單整平即可。與先找平后鋪模塊再鋪地板的裝修成本一樣，但腳感結果大幅改善！

6、一次性施工，裝修配合簡單

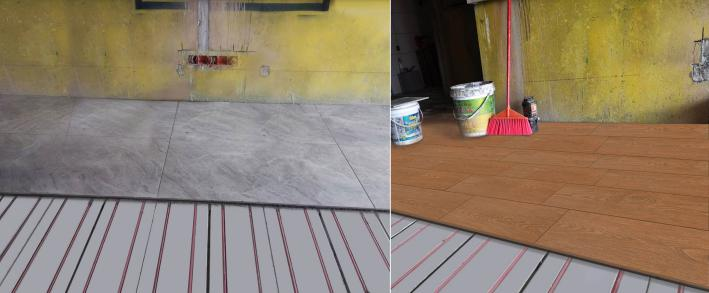

混裝戶型在貼地磚前一次性鋪設防銹鋁板干式地暖，餐客廳在防銹模塊上正常貼地磚，房間在防銹模塊上自流平或找平墊高后鋪地板，原地面不需要找平；全地板戶型在水電結束后一次性鋪設防銹鋁板干式地暖，表面做1cm厚自流平，后期鋪地板，不改變地暖和裝修工序，施工配合簡單；與在原地面先找平后鋪地板的裝修成本相同。

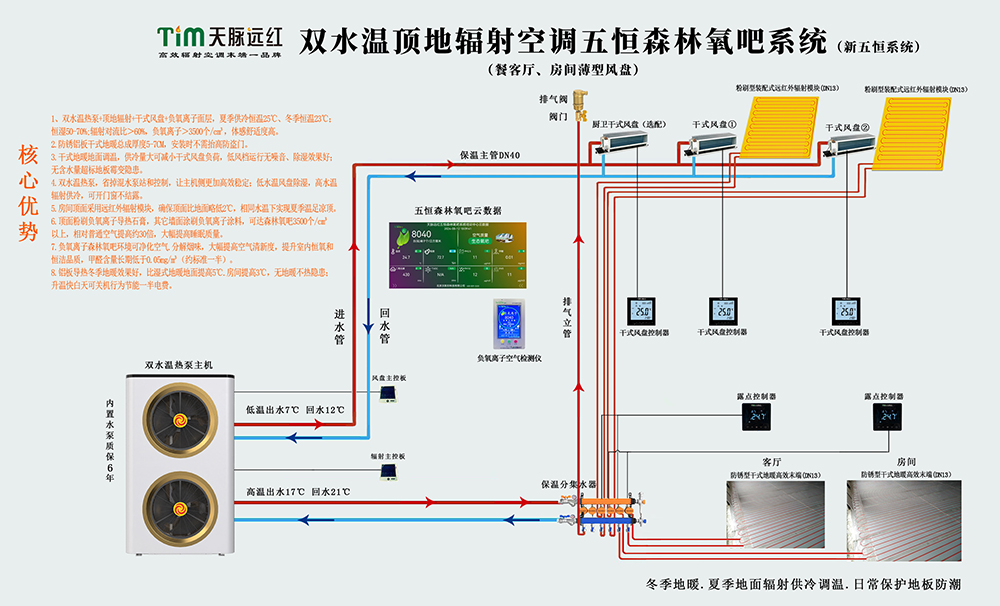

7、夏季供冷地面調溫效果優越

全鋁板均熱+薄水泥蓄熱，標況16℃的地面供冷量高達46W，比普通濕式地暖提高約3倍，輻射對流比提高約40%，大幅提高地面調溫三恒五恒系統的夏季體感舒適度，風盤開低擋室內無噪音。

8、輻射供冷無結露隱患

鋁板干式地暖的地面熱惰性小，冷熱反應快，更有利于精準控溫，高水溫供冷無結露隱患；干式地暖模塊防潮性能優越，可消除地面長期供冷時地板含水量超標霉變隱患。

9、水阻力小無氣堵、臟堵隱患

防銹鋁板干式地暖一般采用DN13管100間距，和DN16管120間距，其有效熱交換面積和水容量均較大，水阻力較小，分別適合空氣源熱泵一次系統和二次系統，各項性能均優于毛細管濕式地暖。鋁板干式地暖管徑粗、水容量大，不需加泵無氣堵隱患，用小水箱或不用水箱；濕式毛細管阻力大需加泵和加大水箱，并設置脫氣除污器。

五、防銹鋁板干式地暖模塊應用選型及簡易施工要點

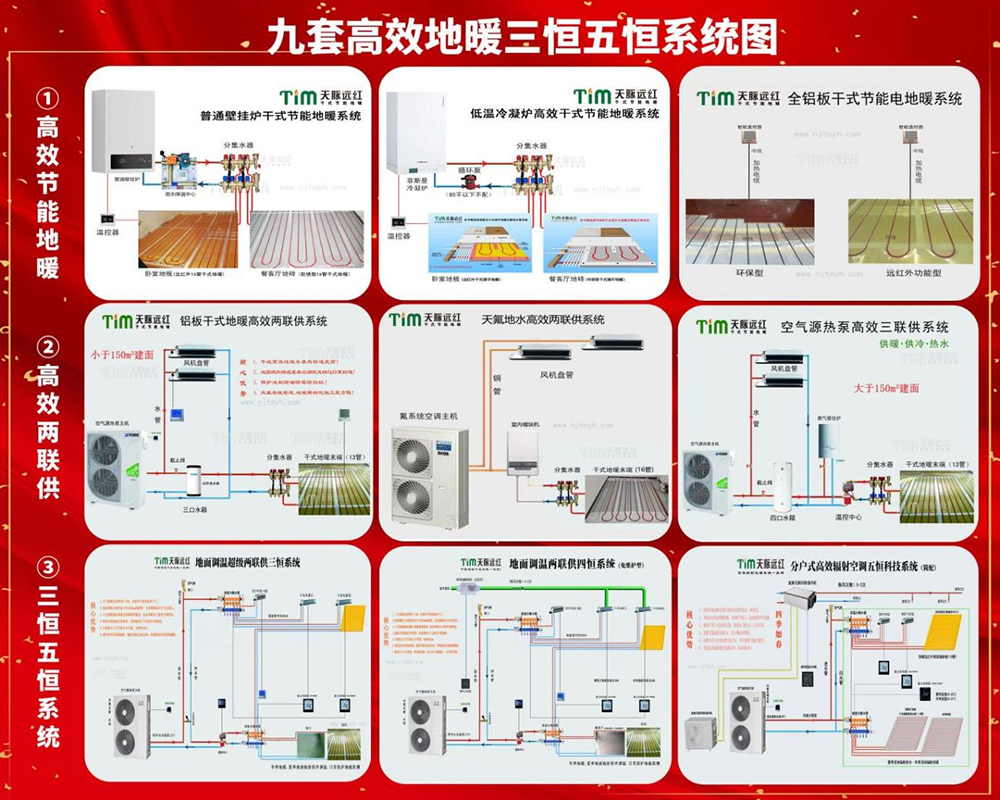

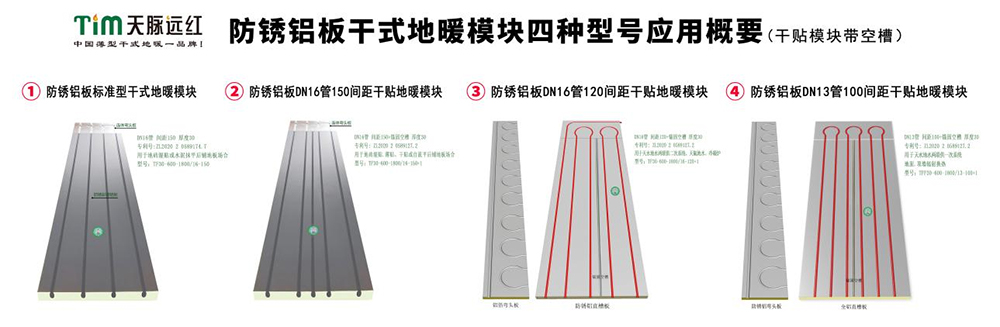

1.選型：混裝和全裝戶型均選用一種型號地暖模塊（TF30系列），采購簡單易庫存?？諝庠磧陕摴┒蜗到y(tǒng)、天氟地水兩聯供、冷凝爐用DN16管防銹鋁板模塊；空氣源兩聯供一次系統用DN13管防銹鋁板模塊。

2.施工：混裝戶型防銹鋁板干式地暖施工流程和蘑菇板濕式地暖一樣，對地面平整度無專業要求，只要地面整平無線管即可，在貼地磚前與主管道一并進場施工，1按圖擺放固定模塊-2鋁箔膠帶貼縫-3腳踩嵌入管道，試壓完畢交付裝修；地磚區正常貼地磚，房間地板區找平墊高后鋪地板，不改變裝修流程。

全地板戶型防銹鋁板干式地暖施工流程與混裝戶型一樣，交付后在防銹模塊表面做一層1cm厚自流平，后期鋪地板，不再鋪設防潮墊！
