五恒輻射空調系統概要

五恒輻射空調系統采用先進暖通技術，以輻射為主、對流為輔實施頂?shù)毓┡├?，配合新風除濕空氣處理系統及聯控，實現室內恒溫、恒濕、恒氧、恒靜、恒潔的健康人居環境系統。

本系統是針對遠紅外金屬輻射板設計的高效輻射空調末端，具備高效冷暖輻射、溫濕度分室控制、防結露安全控制三大功能，可實現夏季20℃以上高水溫供冷和冬季32℃以下低水溫供暖,配套新風除濕機，可營建高效穩定的恒溫、恒濕、恒氧、恒靜、恒潔五恒科技系統，是傳統毛細管輻射空調的技術升級。

遠紅外高效輻射末端

天脈遠紅外高效輻射末端的10項技術優點

1.輻射量大可高水溫供冷

全鋁板均熱+遠紅外輻射，法向發射率高達0.87，徑向輻射效率高，比毛細管末端提高水溫約5℃，從根本上消除結露隱患，可開窗換氣；

2.末端簡單系統穩定性高

遠紅外輻射板將頂?shù)乇睾透咝л椛湎嘟Y(jié)合，導熱率比石膏提高了180多倍，省去了大量接頭和地面水泥回填層，省掉了二次泵站和控制，可根據房間溫濕度及露點溫度直控分水器，系統簡單穩定性高，輻射模塊質保期15年。

3.鋪設面積大可主機直供末端

頂面和地面均可滿鋪，鋪設面積比毛細管提高了2倍多，相當于管道式水箱，可鎖定主機最低出水20℃直供末端，讓輻射系統更高效；

4.超薄不占室內層高

頂面輻射板安裝在梁上部房頂，不占樑下凈高度；地面輻射模塊厚度3.5公分，不用水泥回填，鋪地板地磚總厚度5-7公分，不需抬高防盜門。

5.頂?shù)乇叵到y(tǒng)節能50%以上

頂?shù)劁佋O(shè)高效輻射板，相當于做了頂?shù)睾駥?shí)保溫層，可降低空凋負荷約40W，保溫節能+白天關機行為節能，比濕式地暖空調節省50%以上。

6.頂?shù)劁佋O(shè)室內減震隔音

輻射模塊具有良好的減震隔音性能，頂?shù)貪M鋪室內隔音效果好，讓家更安靜且腳感舒適。

7.中間無接頭無滲水隱患

盤管中間無接頭，完全符合標準JGJ142-2012要求，根除了吊頂輻射板大量接頭的長期滲水隱患。

8.管徑粗水流輸配更順暢

采用外徑13內徑10盤管，每回路最大可盤15平方，相比外徑4.2mm、每回路盤4平方的毛細管末端，水流更順暢且無氣堵隱患，13管打孔對梁無傷害。

9.無地板響聲和地磚松動隱患

采用250KPa高強度保溫板與鋁板復合，抗壓強度高達25噸/平米，可滿足任何家居承重，大面積三層聯體模塊無地板響聲無環保隱患，防銹鋁板模塊貼地磚抗水泥腐蝕無松動隱患。

10.模塊化施工高效無隱患

采用裝配式干法施工，頂面用九厘板自攻螺釘固定輻射板工藝，地面采用簡易施工三步驟工藝，效率高且無裝修配合隱患。

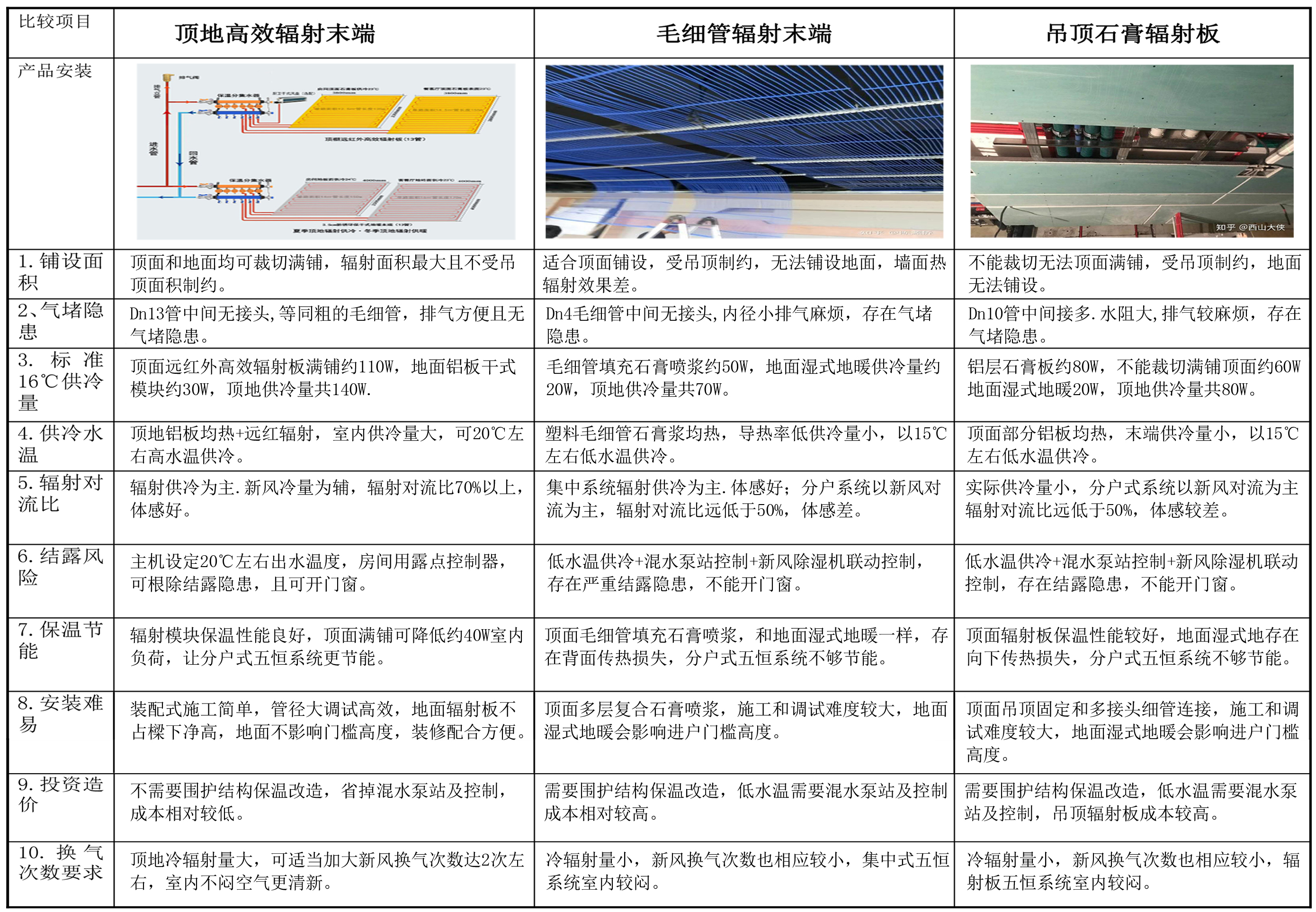

頂?shù)馗咝л椛淠┒伺c毛細管等輻射板末端的優缺點比較

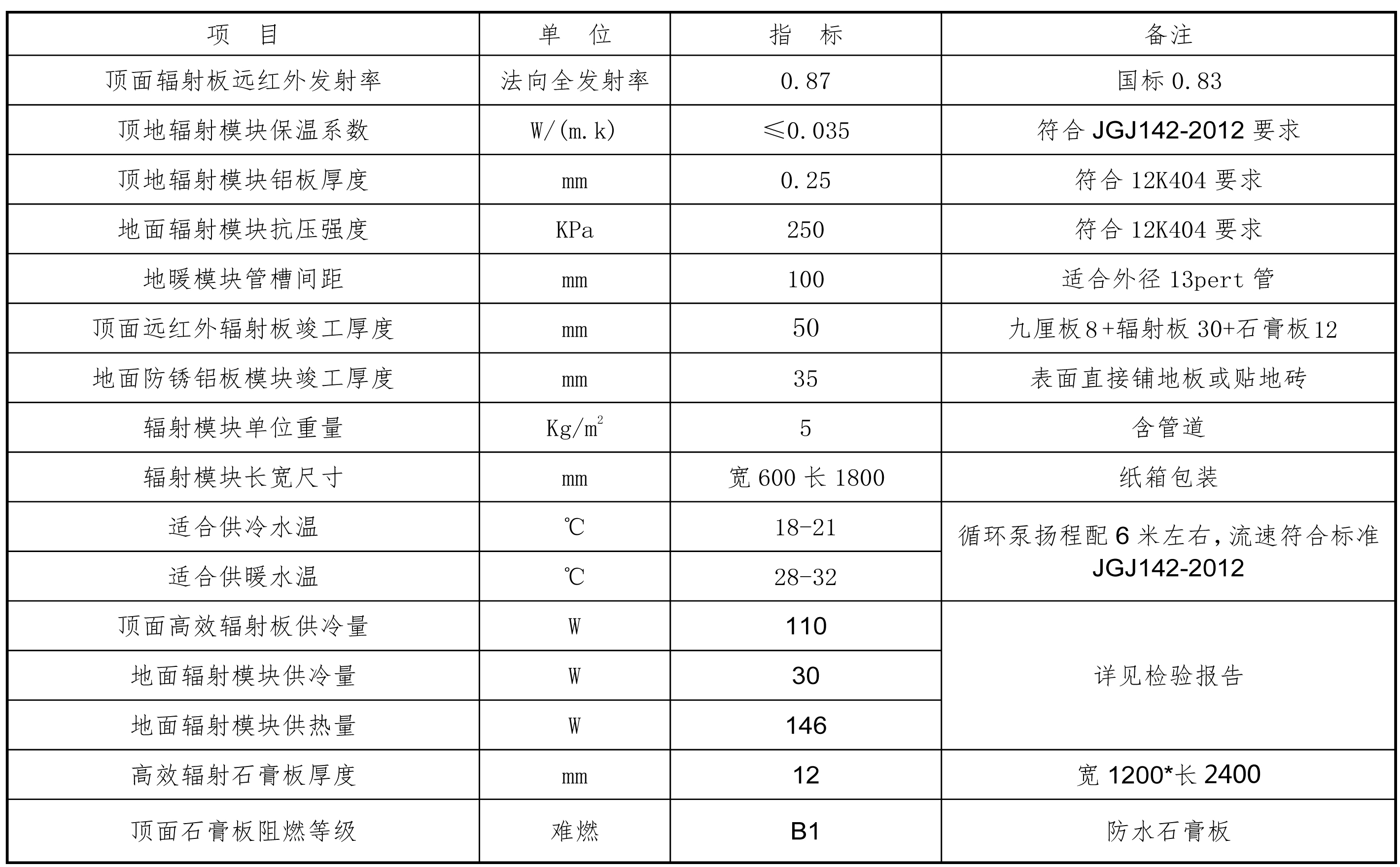

頂?shù)馗咝л椛淠┒说男阅苤笜?biāo)

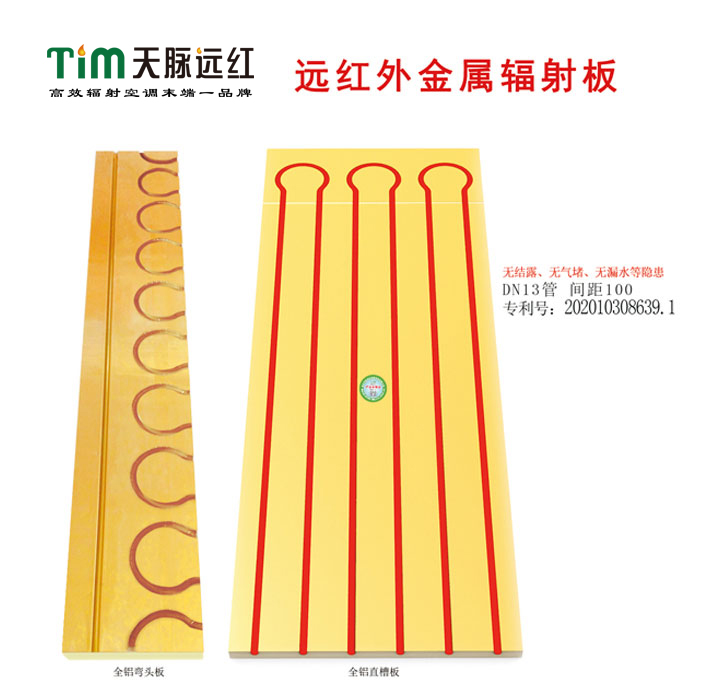

頂?shù)馗咝л椛淠┒私榻B - 遠紅外金屬輻射板

結構簡要：采用遠紅外高效輻射板+13PERT盤管，法向全發射率0.87（國標0.83），實現高強度輻射與高性能保溫相結合，板管面分體施工簡單、中間無接頭、無氣堵隱患，表面固定石膏板或鋁蜂窩板，實現高溫供冷和低溫供暖。配合新風除濕機，可根除結露隱患，營建舒適體感且節能。

應用場合：用于高效輻射空調五恒系統及健康地暖場合。

頂?shù)馗咝л椛淠┒私榻B  - 保溫分水器

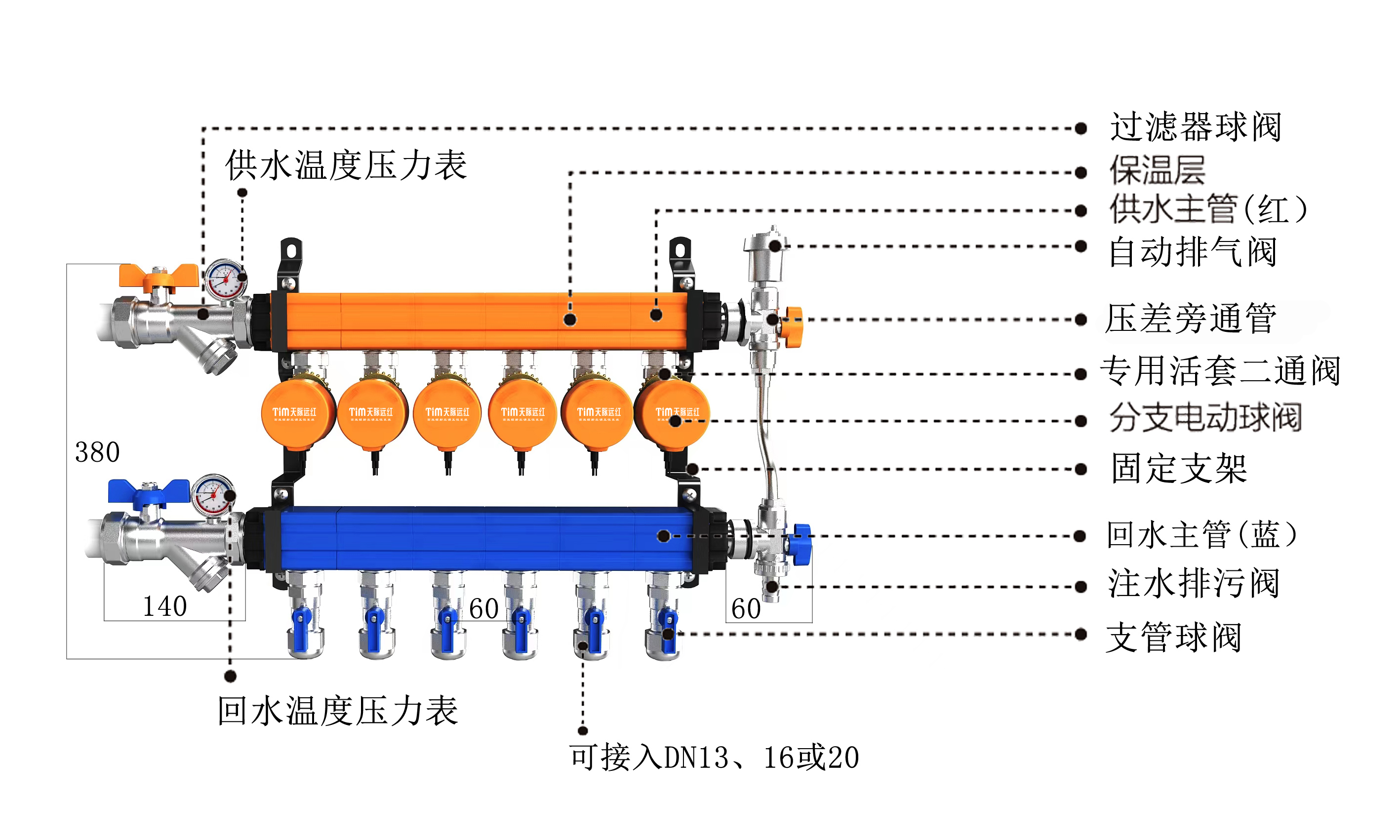

采用全銅保溫集成加工和旋轉式電動球閥，配置過濾器，進回水壓力表、壓差旁通管尾件和三線一控接線，主管紅進藍出方便管理，具有防結露控制和安裝維修方便等優點。型號有TM13FBW-02~09共八款，用于各種高端地暖及高效輻射冷暖場合。

直控式輻射空調控制器 - 溫濕度露點控制器

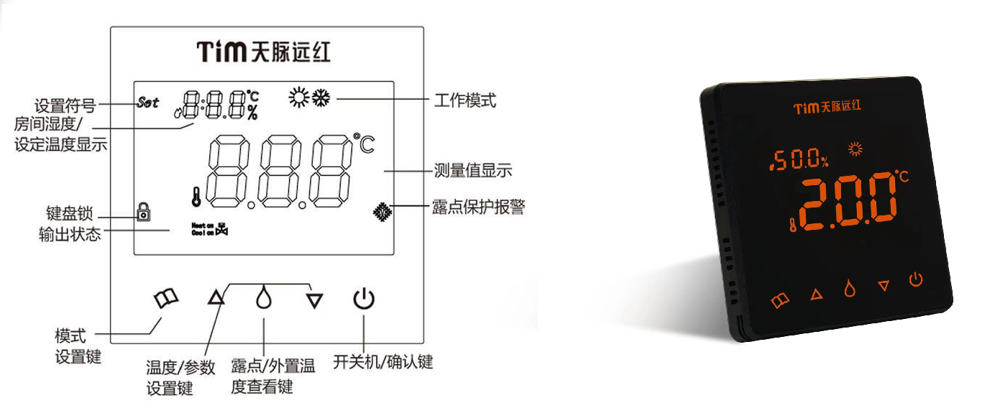

針對頂?shù)馗咝л椛淠┒嗽O(shè)計的房間溫濕度露點控制器，鋼化玻璃冷暖雙色彩屏，通過室溫與設定溫度比較以及露點對比，直接對保溫分水器的電動閥進行精準控制，達到調節室內溫度、防止結露隱患目的，動態顯示各房間溫濕度和露點溫度，在表面結露前2℃，提前關閉進水閥門，實現智能防結露控制，可聯控?zé)岜弥鳈C(jī)和新風除濕機，是目前最為先進的溫控器。

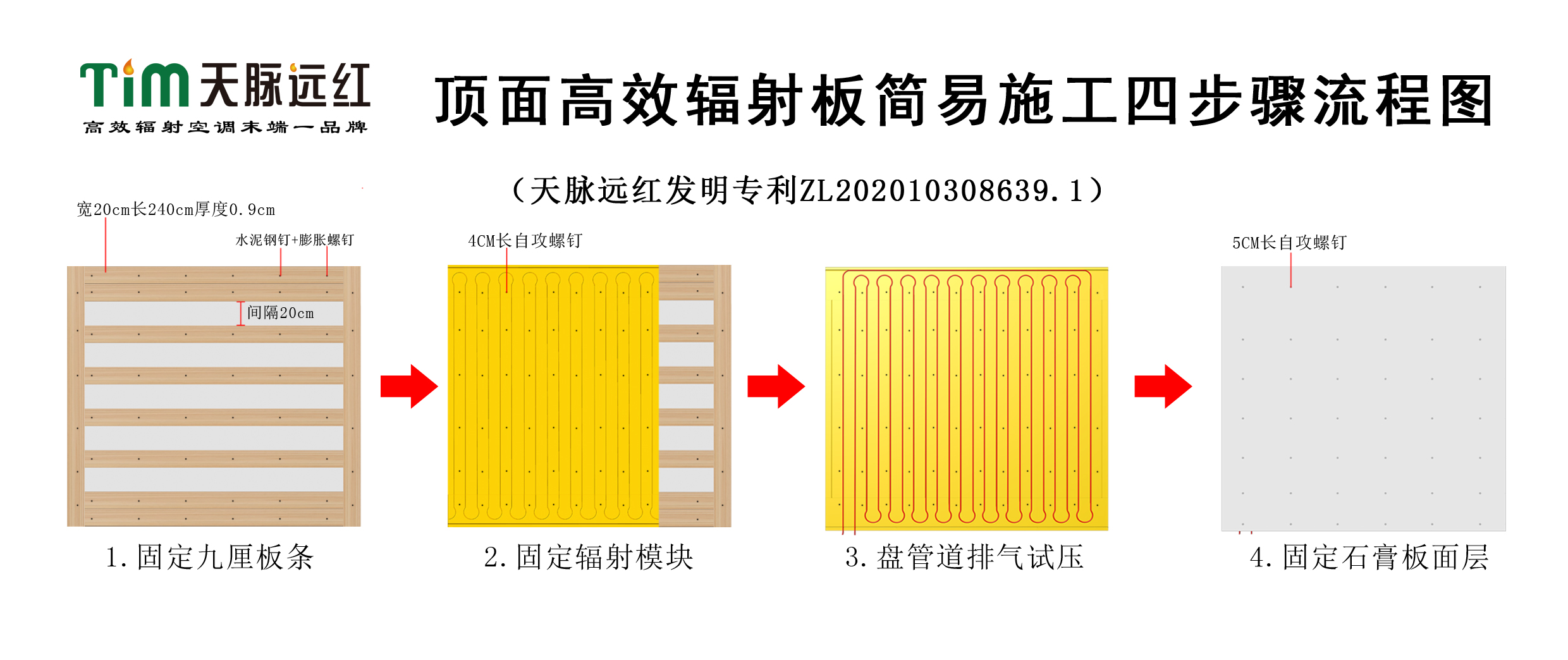

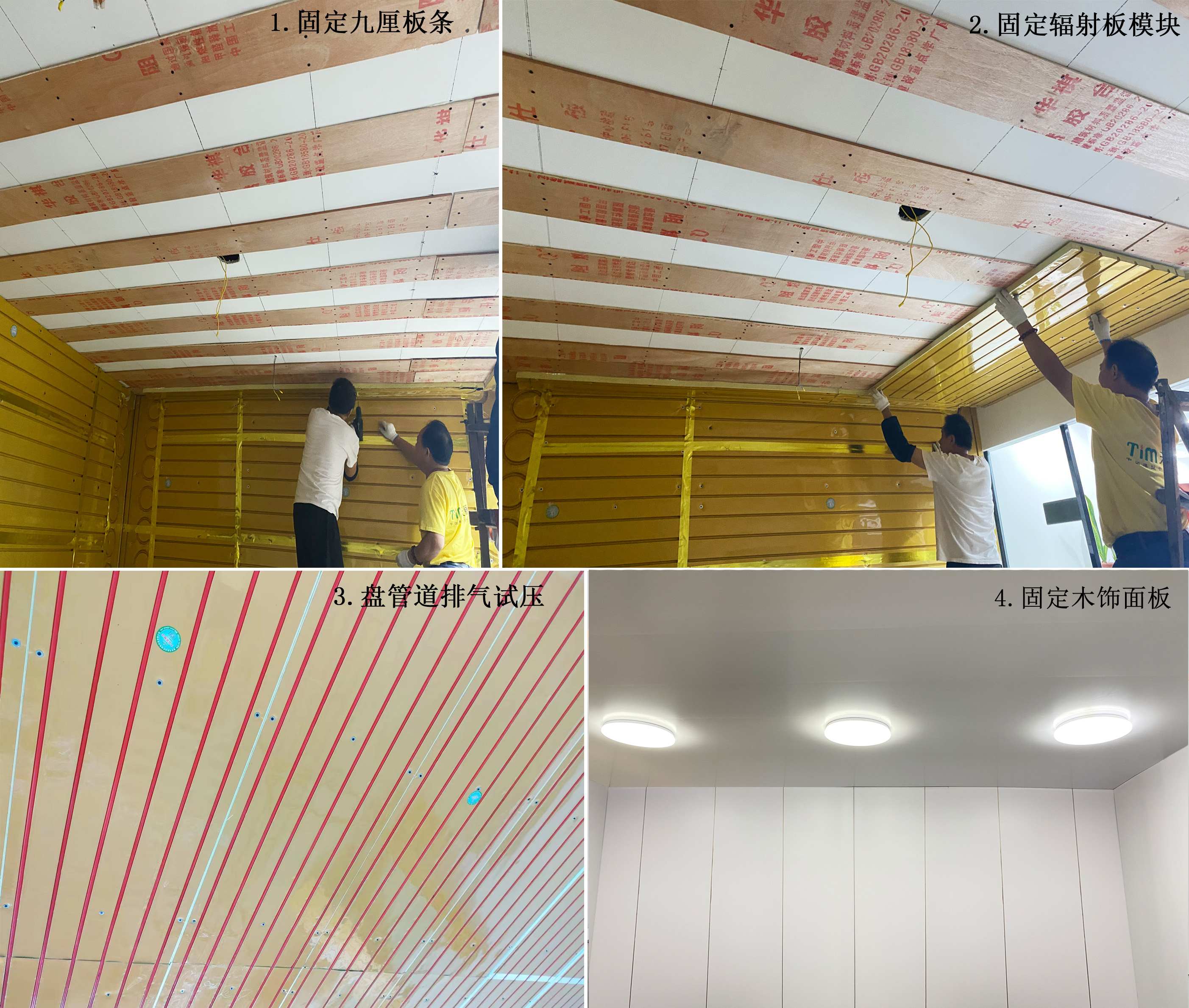

新房-頂面遠紅外輻射末端施工工藝

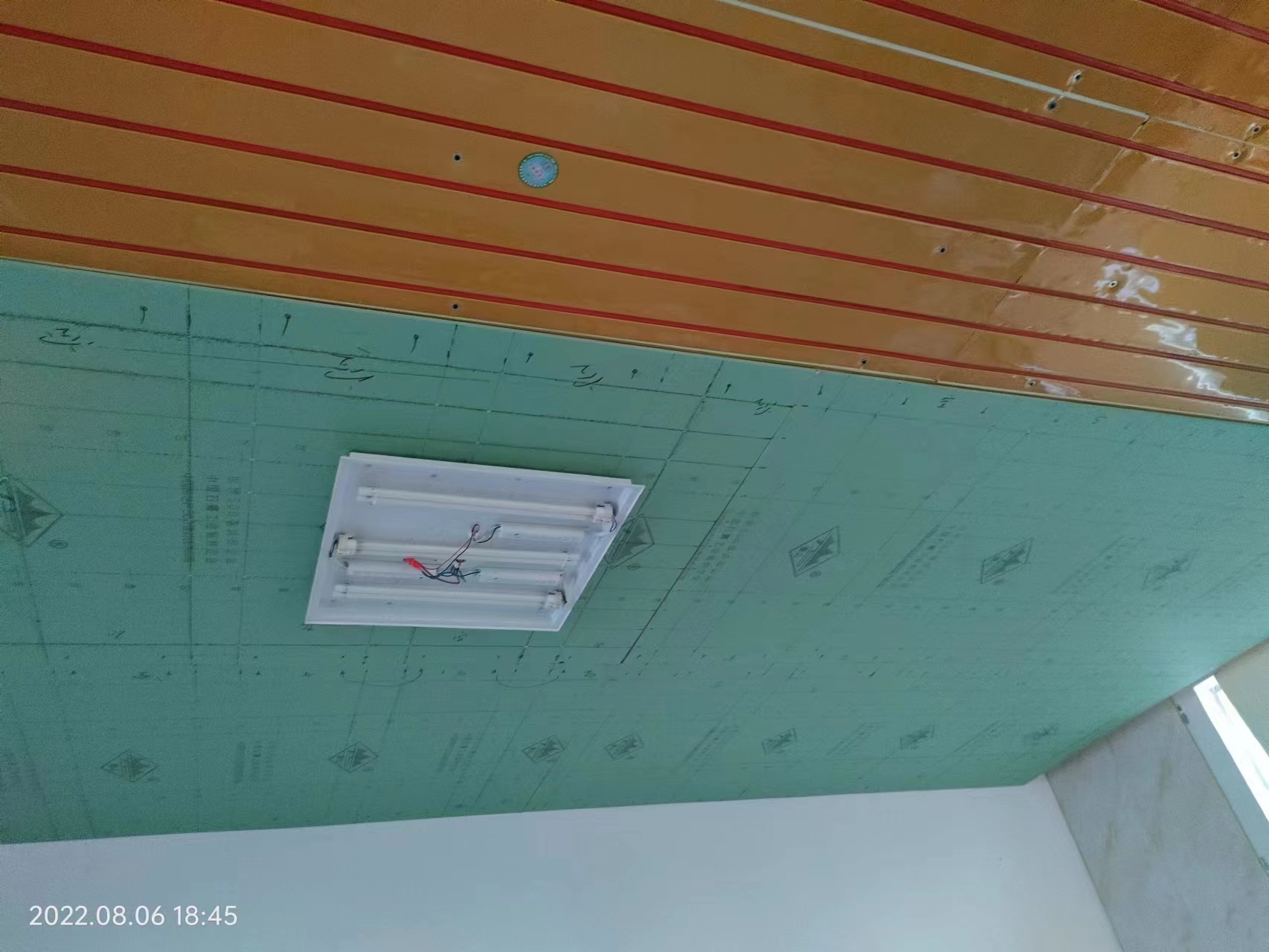

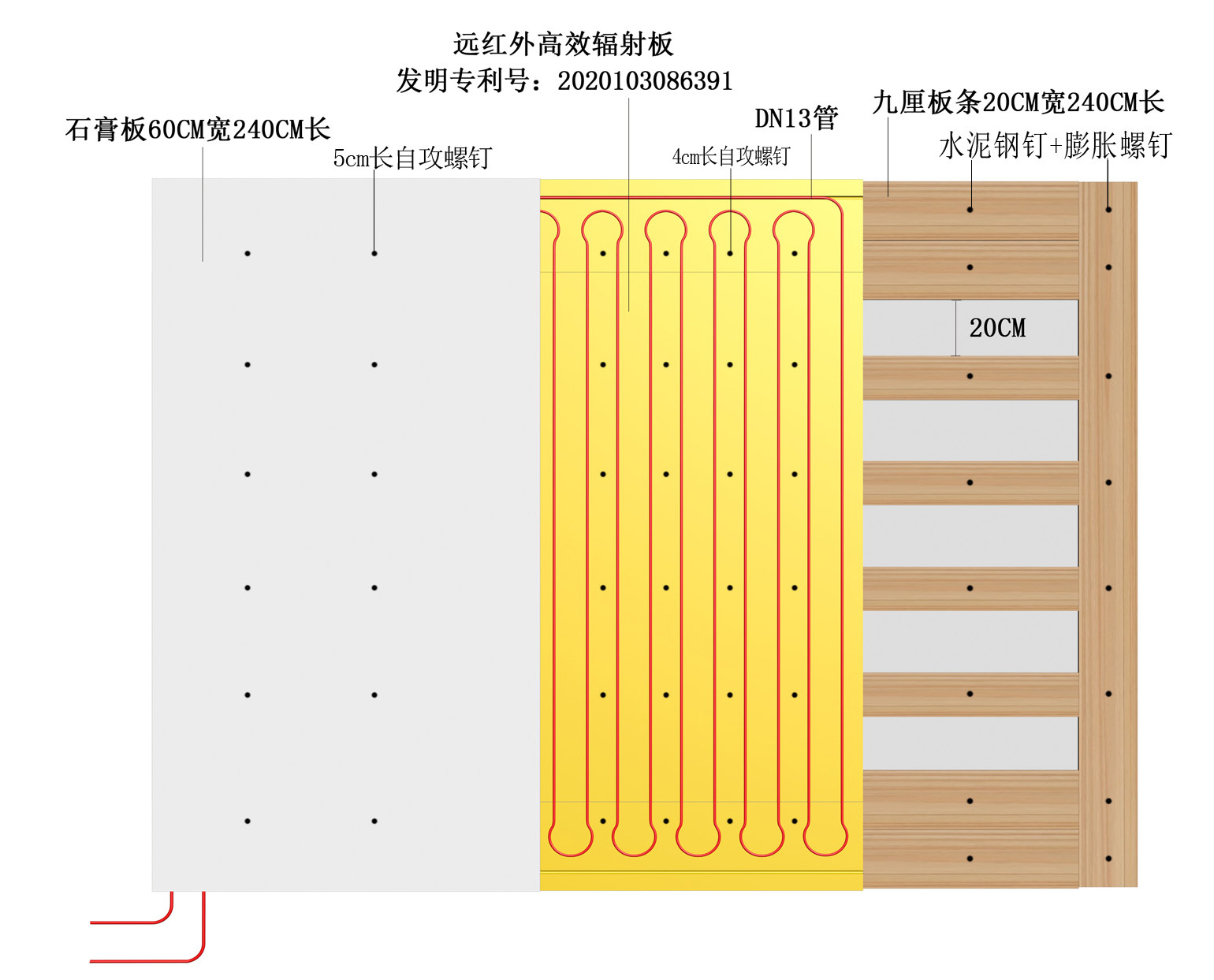

1、固定九厘板條：在頂面用水泥鋼釘?shù)裙潭ň爬灏鍡l，留空20-30cm間距，固釘間距不大于60cm。

2、固定輻射模塊：用4cm長自攻螺釘固定遠紅外輻射模塊，方向與九厘板條垂直。

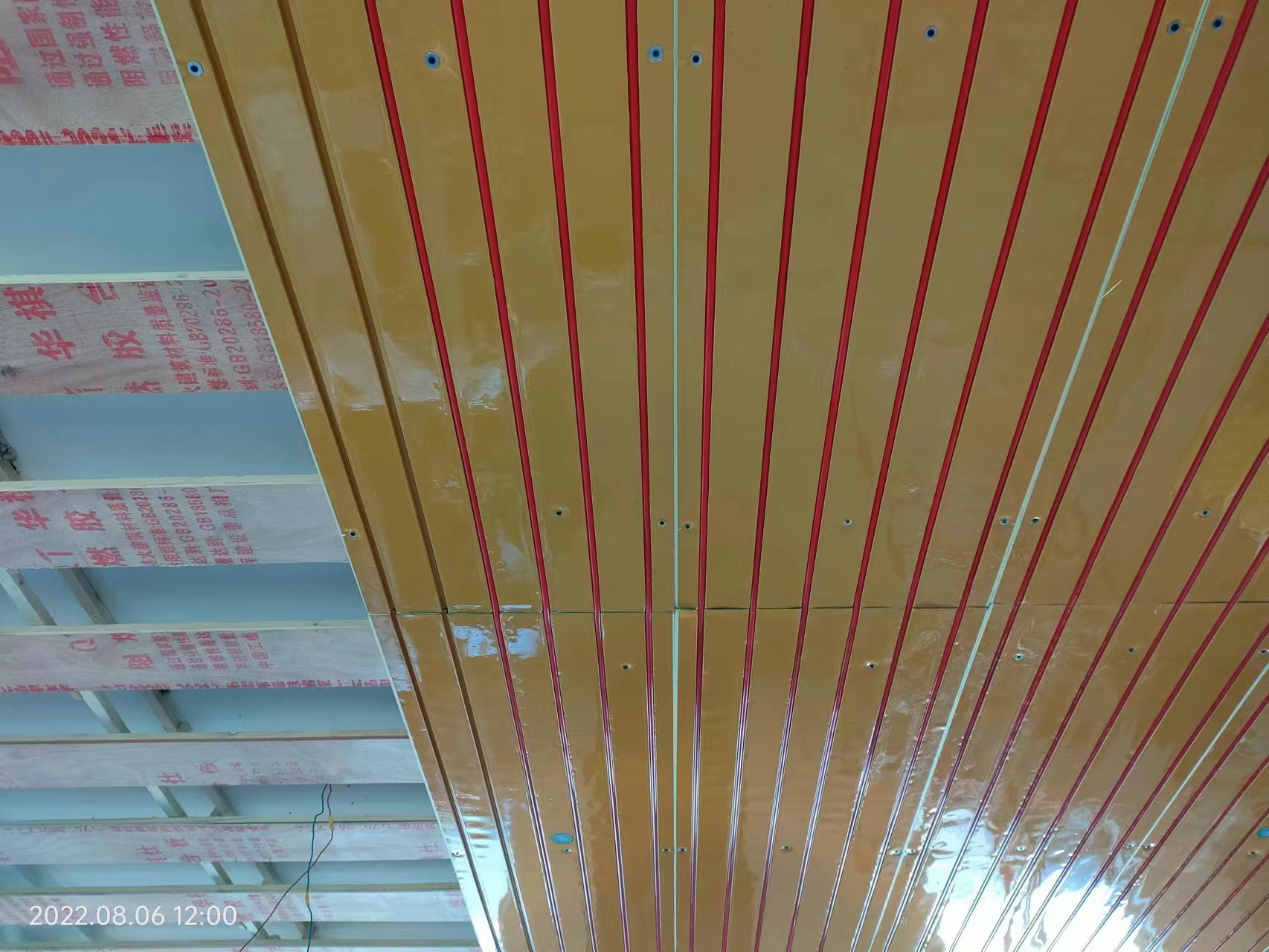

3、盤管道排氣試壓：按圖嵌入13盤管，每回路最大管長度160米，預留照明燈線，開機排氣設定最高水溫。

4、固定面層：用5cm長自攻螺釘固定石膏板，方向與九厘板條垂直。

如采用木飾面板和集成墻板，按相關工藝施工。

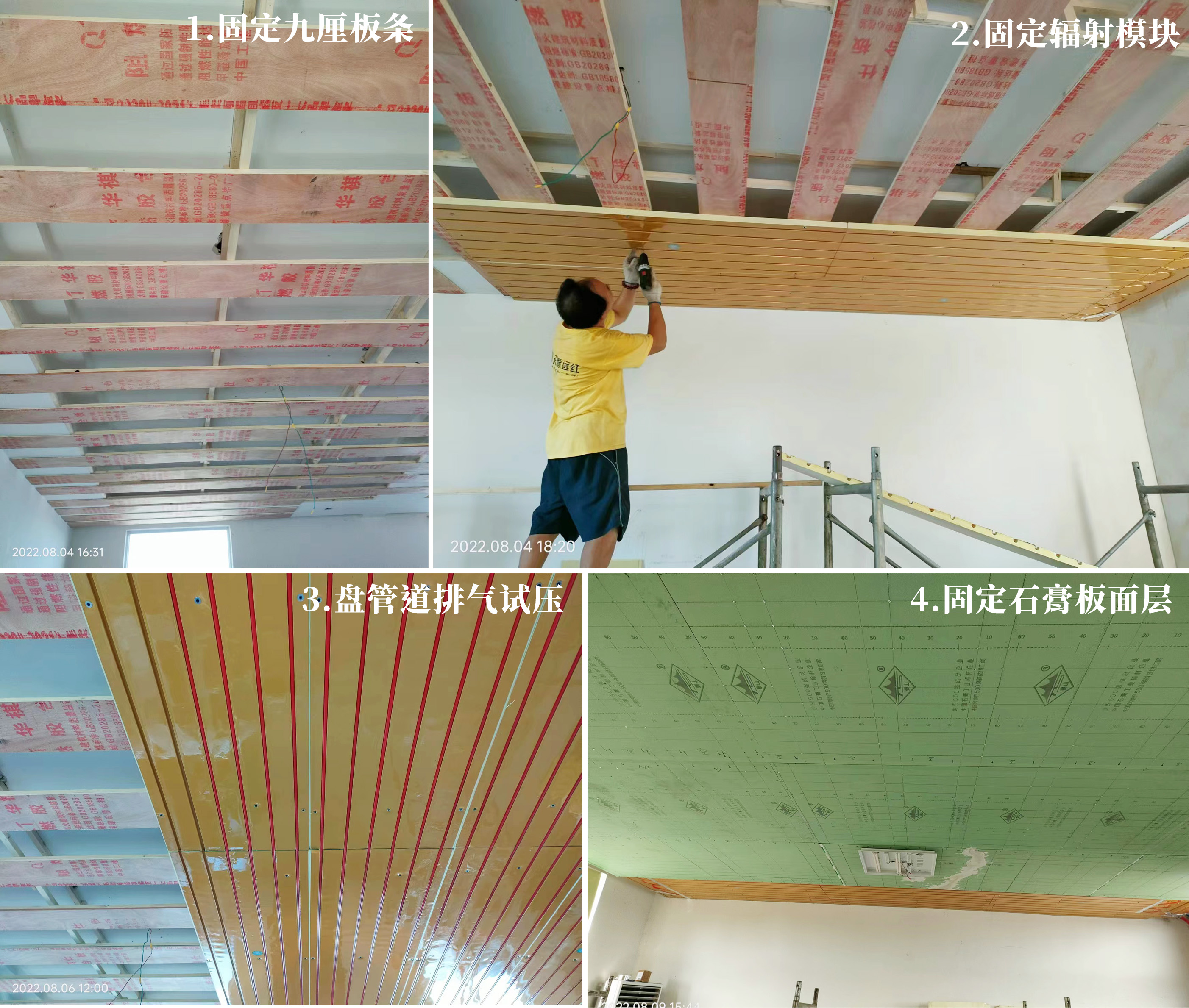

老房快裝 - 頂面遠紅外輻射末端施工工藝

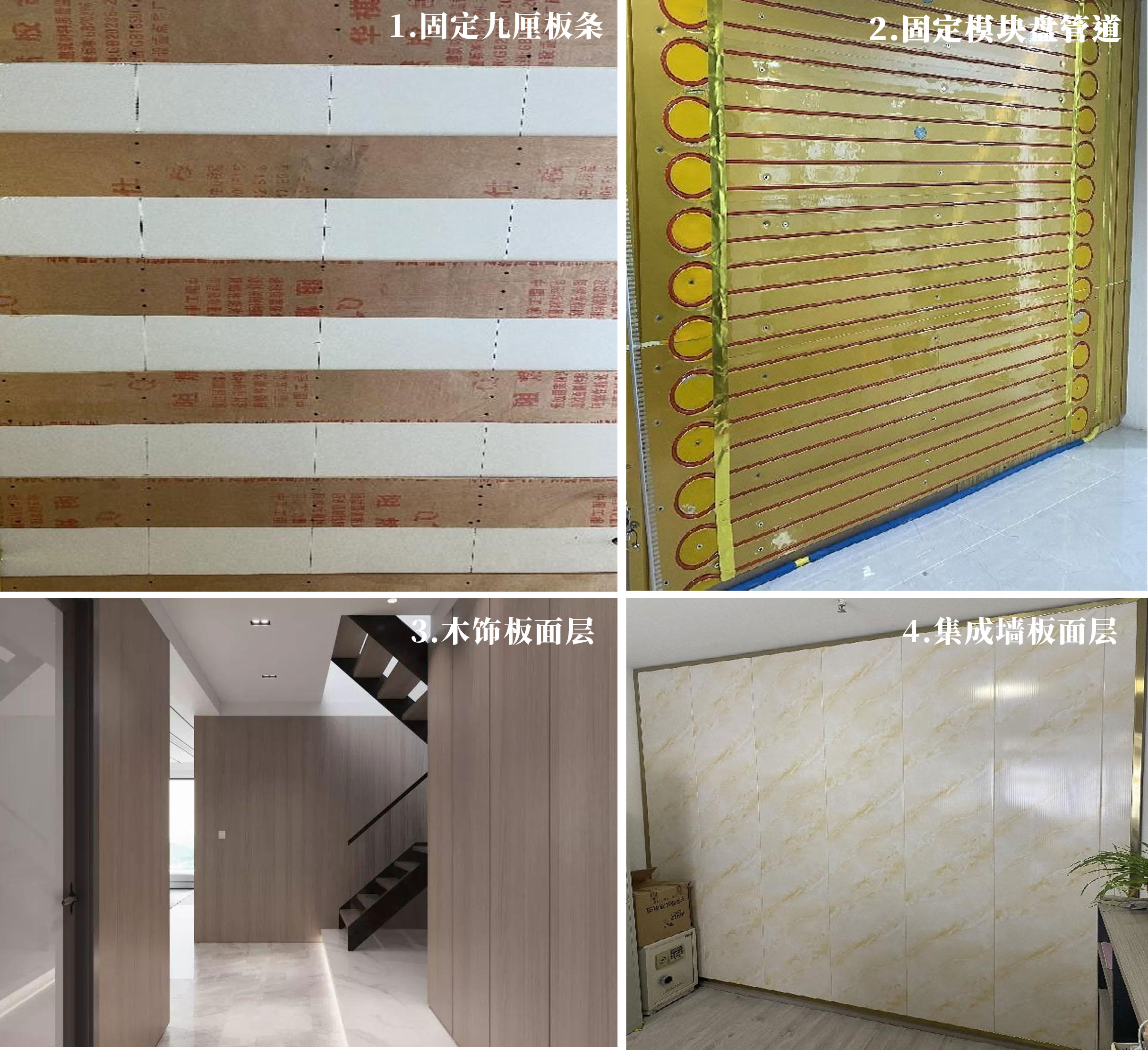

墻面集成墻板施工工藝

a.固定壓邊條：用免釘膠和少量螺釘先固定四周U型壓邊條。

b.鋪模塊盤管道：用少量發泡劑固定3cm厚遠紅外輻射模塊，用鋁箔膠帶貼縫后嵌入13盤管，進回水保溫管靠墻邊鉆20孔過管，注水試壓。

c.覆蓋墻板：將集成墻板兩頭插入壓邊條固定，中間采用卡子將集成墻板固定服帖，最后1張墻板采用先進后退的扣板工藝鋪設，將所有外露管孔覆蓋美觀，并用免釘膠固定，撕掉墻板的保護膜。

墻面木飾板施工工藝

a.固定九厘板條：先在墻面上水平固定九厘板條，留空間距20cm并四周固定。

b.固定模塊盤管道：用自攻螺釘將3cm厚遠紅外輻射模塊垂直固定在九厘板條上，用鋁箔膠帶貼縫后嵌入13管，進回水保溫管靠墻邊鉆20孔過管，注水試壓。

c.固定木飾面板：用自攻螺釘固定專用壓條，由壓條固定木飾面板服帖，將所有外露管孔覆蓋美觀。

頂面輻射板施工工藝

a.固定九厘板條：先在墻面上水平固定九厘板條，留空間距20cm并四周固定。

b.固定模塊盤管道：用自攻螺釘將3cm厚遠紅外輻射模塊垂直固定在九厘板條上，用鋁箔膠帶貼縫后嵌入13管，進回水保溫管靠墻邊鉆20孔過管，注水試壓。

c.固定木飾面板：用自攻螺釘固定專用壓條，由壓條固定木飾面板服帖，將所有外露管孔覆蓋美觀。
