安順安投隱蕓項目是由貴州安投置業有限公司開發建設的裝配式建筑項目，分住宅、商業、公寓三種類型，是完全按照裝配式建筑標準設計的城市綜合體。據貴州省人民政府辦公廳關于大力發展裝配式建筑的實施意見，安順中心城區被列為裝配式建筑發展積極推進地區，裝配式建筑已成為安順市推進供給側結構性改革和新型城鎮化發展的重要舉措。

本項目招標時，甲方通過對國內外干式地暖技術的測試體驗對比，南京天脈遠紅地暖科技有限公司憑借環保干式地暖模塊的技術優勢，在項目招標時脫穎而出，這是國內首批裝配式建筑干式地暖項目施工案例。

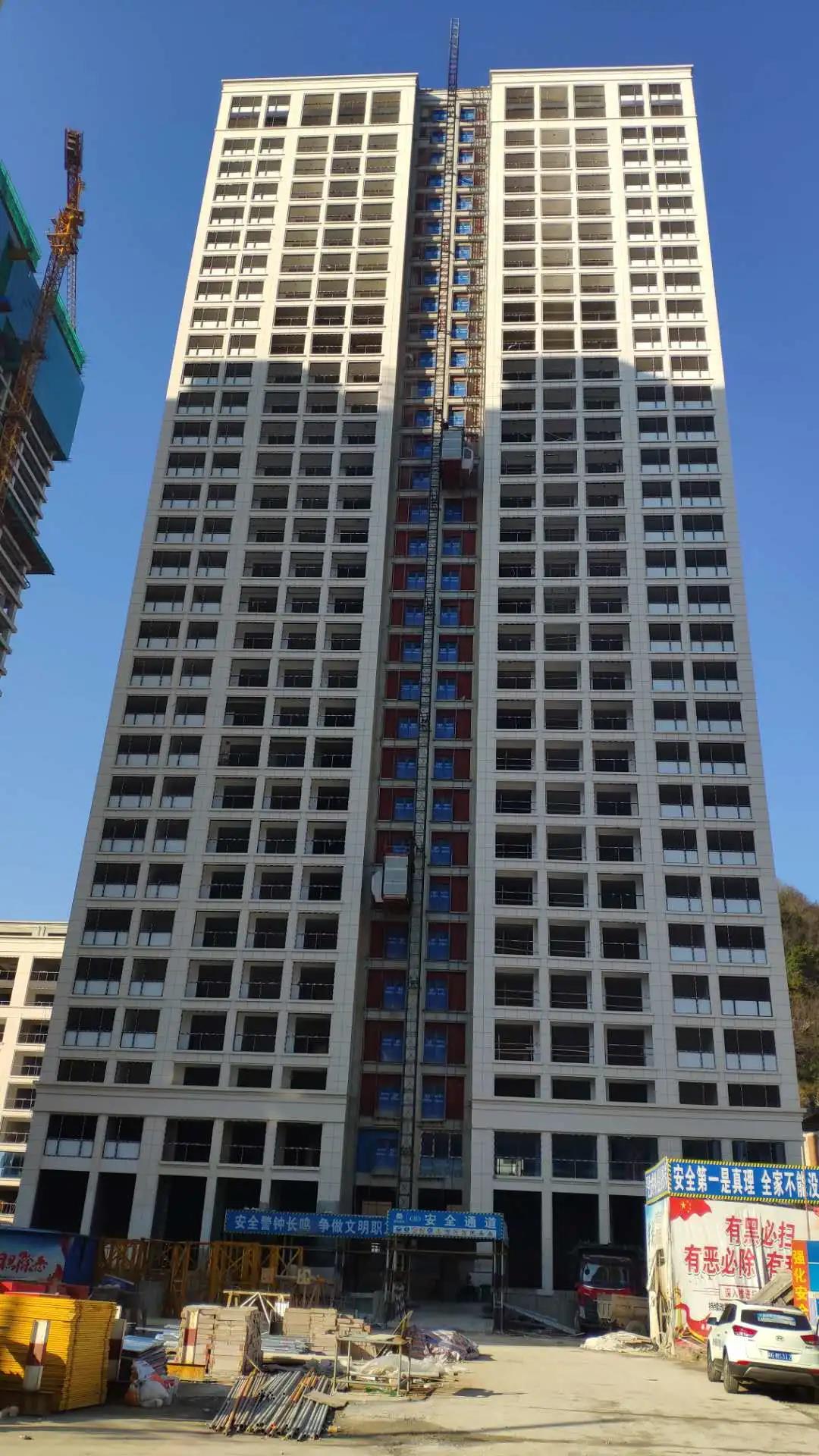

本次采用天脈遠紅環保干式水地暖模塊的項目位于1幢28層高的住宅樓和1幢8+1層高的花園洋房，一期實鋪面積16000平方，共200套，全房采用實木多層地板。環保干式地暖模塊具有節省地面層高載荷、升溫快效果好、節能40%以上、地暖環保、保護地板安全、干法施工便捷等八方面綜合優勢。熱源采用燃氣壁掛爐，同時解決生活熱水。

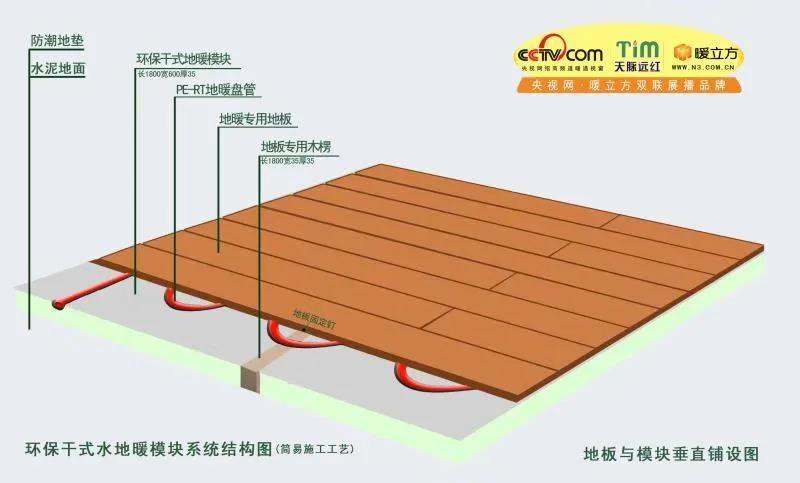

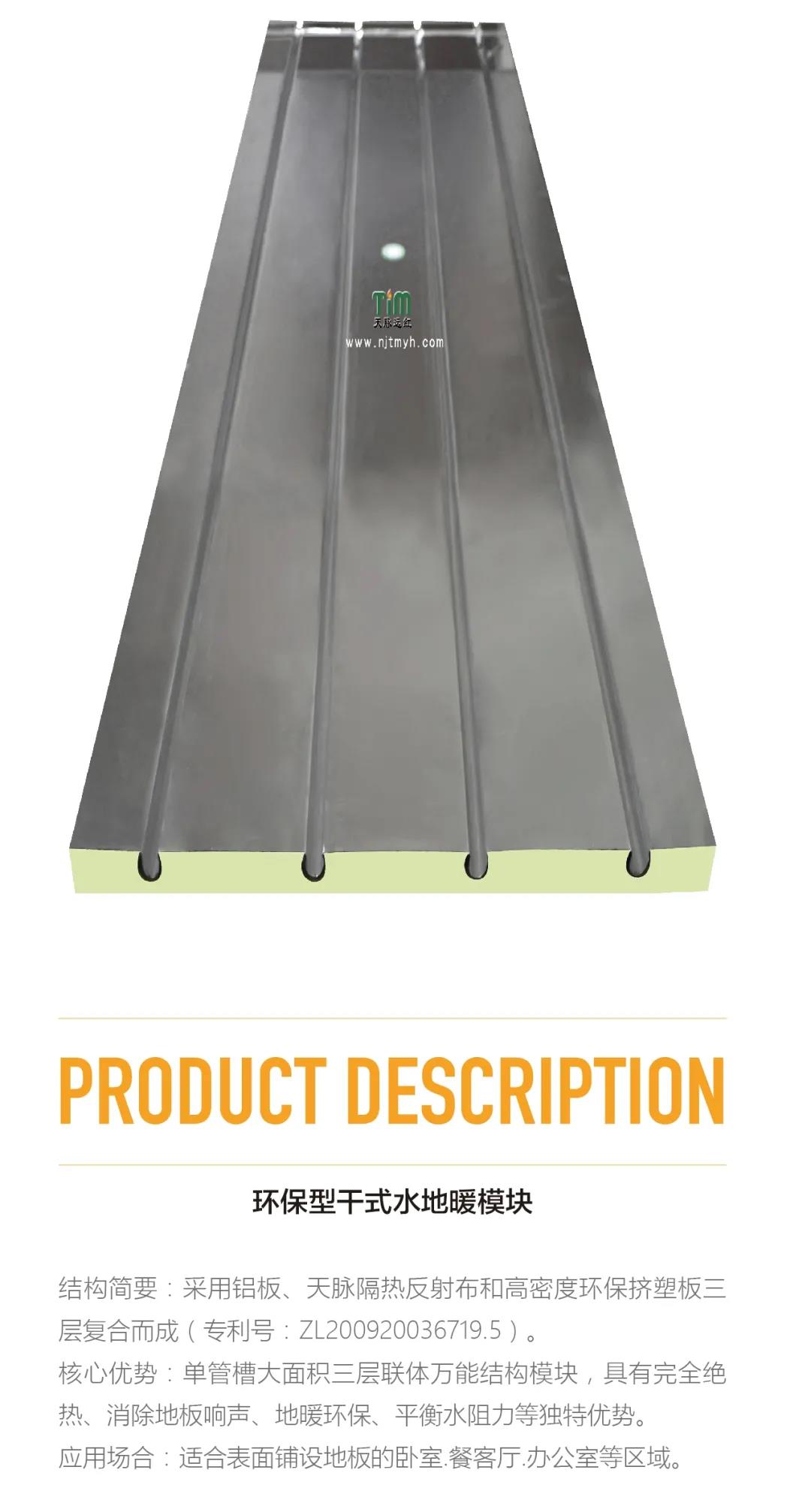

1.地暖模塊選型：全部選用35mm厚全鋁板三層結構環保干式地暖模塊，完全消除了普通兩層結構干式地暖模塊存在的熱氣堆積引起的甲醛釋放非環保隱患，抗壓強度250PKa,相當于25噸/平方米，并采用彎頭板和直槽板聯體結構，根除了地板響聲和局部松軟隱患。

2.地暖管：采用DN16地暖管，管間距150mm，散熱量為146W，在水溫45℃時可達到22℃的優越地暖效果；地面絕熱保溫，向下傳熱損失幾乎為零，開機30分鐘升溫，白天上班可關地暖12小時，減少白天溫室氣體排放量，滿足技術節能和行為節能需求。

3.盤管方式：采用單雙S混合結構，即大于13平方用雙S盤管，小于13平方用單S盤管，保持不同地暖區的水阻力平衡，確保舒適地暖效果。

4.分水器：采用溫控型分集水器，大于4路以上的地暖區配置了集中多槽板，簡化了集中管模塊施工難度并消除地板響聲。

1、《地面輻射供暖供冷技術規程》國家行業標準JGJ142-2012

2、《地面輻射供暖系統施工安裝圖集》12K404

3、《民用建筑節能設計標準》JGJ 26-2011

4、《給水用聚乙烯（PE）管材》GB/T13633

5、《供暖通風與空氣調節設計規范》GB50736-2012

6、《住宅建筑采暖分戶控制、熱表計量技術規程》DB13（J27-2000）

7、《民用建筑隔聲設計規范》GB50118-2010

8、《夏熱冬冷地區居住建筑節能設計標準》JGJ134-2001

11、天脈遠紅干式地暖熱水系統施工工藝及驗收規范

根據設計圖施工要求，嚴格按簡易施工三步驟,確保施工質量

1.溝通確定合理的地暖進場時間：按規范合理安排干式地暖進場施工時間：全地板戶型使用天脈遠紅環保干式地暖模塊，把地暖模塊施工時間嚴格安排在鋪設地板前道工序，省掉了鋪設保護板的麻煩，干式地暖模塊試壓驗收完畢，即可在表面鋪設地板（不再鋪設防潮墊）。

2. 嚴格按規范施工：在地暖施工前由裝修公司清理地面干凈，確認地面平整度后方可施工地暖模塊（平行地面對角高低差小于1.5cm，弧形地面每2米沿長落差小于0.5cm），先鋪防潮墊后鋪地暖模塊。

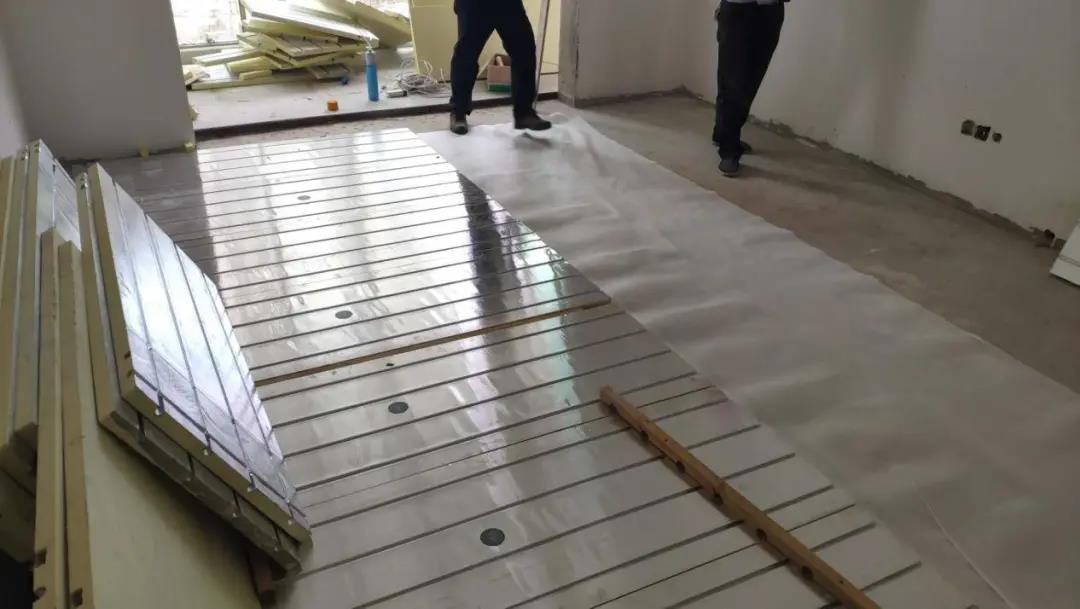

3、鋪設天脈遠紅全鋁板干式地暖模塊，大面積地暖區中間放置并固定一根木楞骨。
