南京市基督教圣訓堂位于南京河西金陵圖書館周邊，總建筑面積1.3萬平方米，其中主堂建筑面積7063平方米，2013年1月18日被評為南京"十佳標志性建筑"。是國內外基督徒宗教聚會、開展教職人員培訓、和文化交流的重要場所。

本次天脈遠紅快裝電地暖項目位于圣訓堂主堂一樓大廳內，采暖總面積近1000平方米，地磚地面直接鋪設快裝地暖模塊，施工簡便。

具有理療養身、暖腳舒適、快裝快用、超薄美觀、無電磁輻射、無售后麻煩等獨特優勢。

1、地面結構裝潢施工時，必須遵守《發熱電纜地板采暖系統用戶使用手冊》，以免破壞采暖系統。

2、電纜鋪設：嚴格遵守《發熱電纜采暖系統工程安裝施工及驗收規范》、《發熱電纜采暖系統工程安裝施工手冊》。

3、溫度控制方式：獨立分區域控制，每個區域單獨控制。

設計依據：

1、《地面輻射供暖系統施工安裝圖集》12K404

2、《民用建筑節能設計標準》JGJ 26-2011

3、《給水用聚乙烯（PE）管材》GB/T13633

4、《供暖通風與空氣調節設計規范》GB50736-2012

5、《住宅建筑采暖分戶控制、熱表計量技術規程》DB13（J27-2000）

6、《地面輻射供暖技術規程》國家行業標準JDJ142-2013

7、《民用建筑隔聲設計規范》GB50118-2010

8、《夏熱冬冷地區居住建筑節能設計標準》JGJ 134-2001

9、《實用暖通空調設計手冊上、下冊》

10、《地面輻射供暖系統施工安裝圖集》

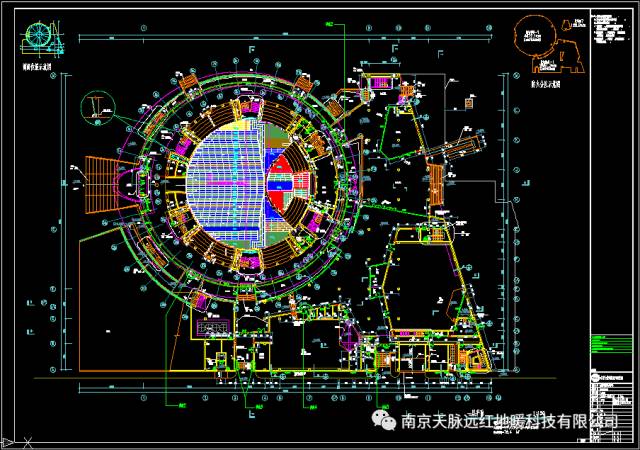

11、客戶提供的相關資料要求和已有的建筑裝飾圖紙

12、天脈遠紅干式地暖熱水系統施工工藝及驗收規范

根據施工圖設計要求及低溫輻射發熱電纜供暖施工安裝程序如下：

a、材料進場驗收，材料分類擺放。

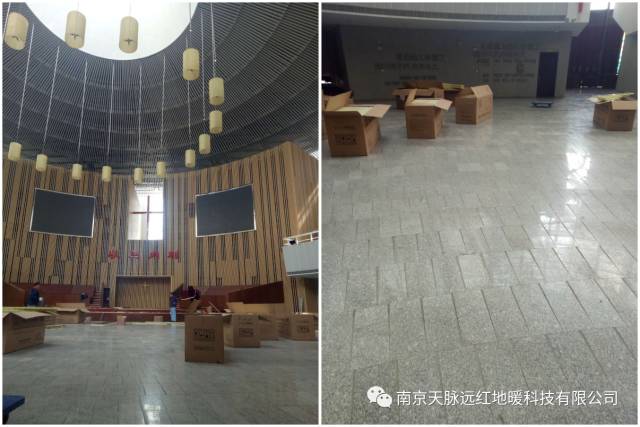

b、檢查并督促清理地面，使其平整、平凈。

c、墻面開設線槽。

d、鋪設防潮墊和干式電地暖模塊、粘貼模塊接縫。

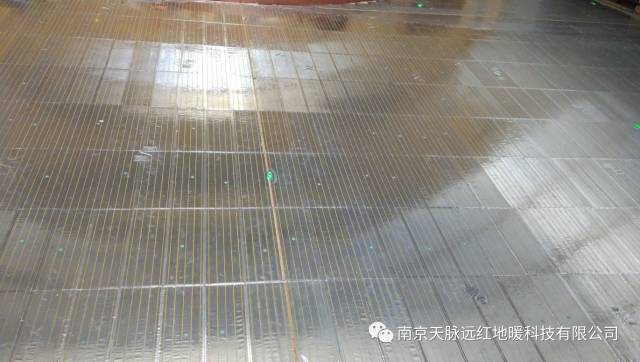

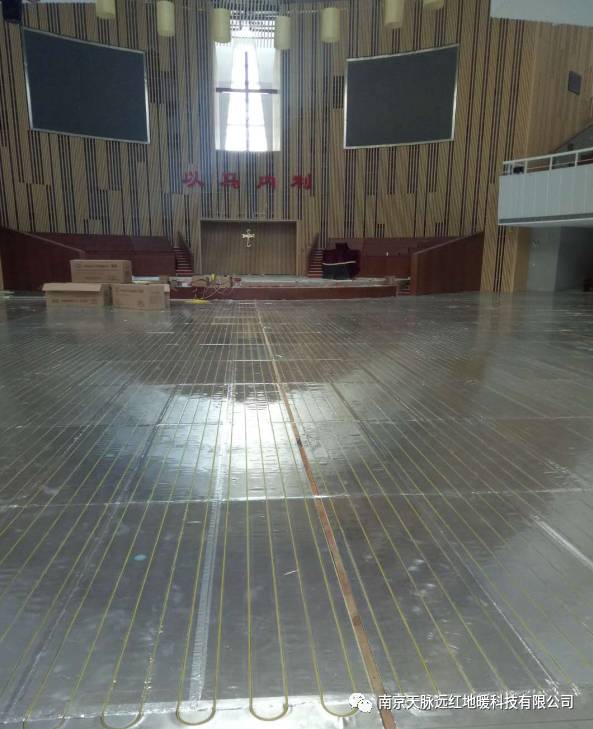

e、發熱電纜的鋪設。

f、溫控器的安裝

g、調試交付

1、清潔原始地面，鋪設防潮墊。

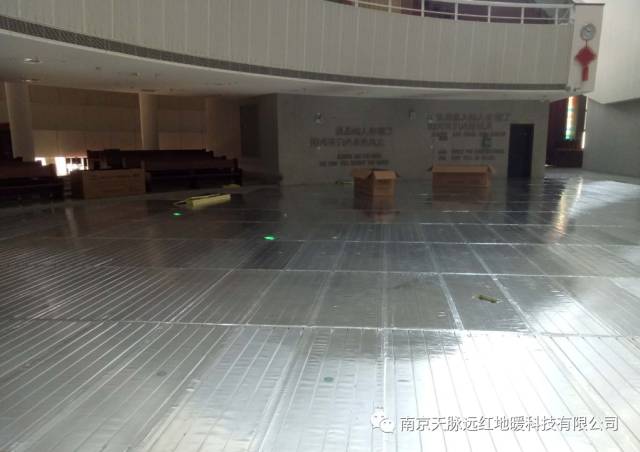

2、鋪設天脈遠紅快裝干式電地暖模塊，模塊拼接縫處采用鋁箔膠帶粘接。

發熱電纜電地暖非常成熟，壽命長達50年，系統穩定性高且沒有電磁輻射負面影響。

4、通電試驗：按照線纜電地暖規范安裝溫感探頭和溫控面板，發熱電纜必須接地安裝，在離發熱電纜1公分位置放置溫控探頭，溫控面板一般安裝在照明開關旁邊。接線后通電試驗，檢測電阻值、絕緣等參數合格后交付簽收。用電磁輻射筆測試無任何電磁輻射。

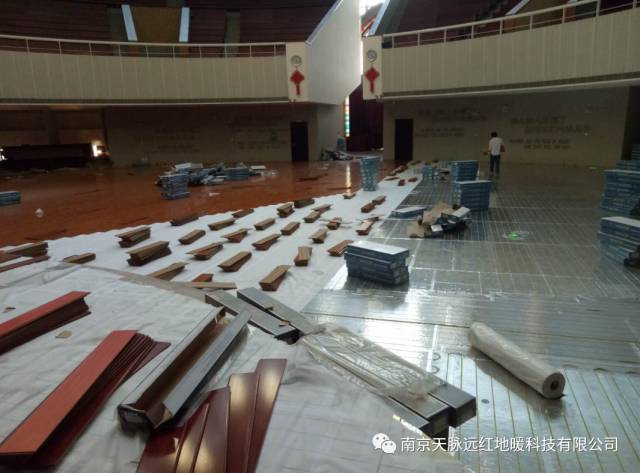

5、模塊表面直接鋪設地板（模塊表面為透氣無紡布）。

6、完工后對地面采暖效果實地測量，表面實測溫度29度以上，局部區域達到30度以上！
